チャンバー炉　灰化炉　マッフル炉

【灰化炉　マッフル炉】

OSK 55DB140-143 — OSK 55DB140 / OSK 55DB143
灰火炉/中型灰化炉/マッフル炉
最高温度 1100-1200℃
容量 3-32L

OSK 55DB141 — OSK55DB141
再燃焼灰化炉/マッフル炉
最高温度 800℃
容量 28L

OSK 93TI102
真空マッフル炉
最高温度1500℃
容量4.5-18.7L

OSK 93TI109
石英チャンバー真空マッフル炉
最高温度1200℃
容量1.5-31L

**OSK 93TI103**
**エコノミーマッフル炉**
**最高温度1050℃**
**容量3-11.2L**

OSK 93TI104
1200℃マッフル炉
最高温度1200度
容量3-27L

OSK 93TI105
1500℃マッフル炉
**最高温度1500℃**
**容量 4.5-36L**

**OSK 93TI106**
**1700℃マッフル炉**
**最高温度1700℃**
**容量4.5-22L**

**OSK 93TI107**
**1800℃マッフル炉**
**最高温度1800℃**
**容量 4.5-22L**

**OSK 93TI108**
**1900℃高温マッフル炉**
**最高温度1900℃**
**容量 4.5-22L**

【熱風循環式】

OSK 55DB123 — OSK55DB123
熱風循環式電気炉
最高温度 750℃
容量 22-324L

【トップローディング式チャンバー炉】

【汎用チャンバー炉】

OSK 55DB145 — OSK55DB145
卓上小型電気炉
最高温度 1100℃
容量 6-23L

OSK 55DB118 — OSK55DB118
汎用卓上電気炉
最高温度 1100-1300℃
容量 5-23L

OSK 55DB120 — OSK55DB120
中型ラボ用電気炉
最高温度 1200-1300℃
容量 36-65L

【急速加熱】

OSK 55DB119 — OSK55DB119
高速昇温卓上電気炉
最高温度 1100-1200℃
容量 5-23L

【高温チャンバー炉】

OSK 55DB132 — OSK55DB132
卓上高温電気炉
最高温度 1400-1600℃
容量 3-35L

OSK 55DB121 — OSK55DB121
超高温電気炉
最高温度 1700-1800℃
容量 4-27L

【真空熱処理炉】

【画像記録式石炭・灰溶解炉】

【大型チャンバー炉】

用途一覧表

2024.02.28

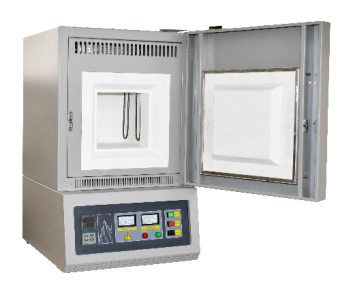

OSK 997KN003 マッフル炉

予熱、灰化試験、精錬、焼鈍など高温実験用のマッフル炉です。

型番：OSK 997KN003

特徴
仕様
標準付属品
PDFカタログ

◎特徴◎

断熱性の高いアルミナ繊維セラミック断熱材で炉内を囲んだ自然断熱方式採用。
約30分で1100℃まで急速昇温可能です。
発熱体は長寿命で定評のあるスウェーデンのカンタル社製ヒーターを採用しています。
通気ポートを装備、湿気や汚染物質を除去することができます。

◎仕様◎

型番	OSK 997KN003
型番	A	B	C	D	E	F
最高温度	1200℃
常用温度	室温～1100℃
精度	0.5℃；スプレッド±2
炉内寸法 (DxWxH) cm	20x10x10	30x15x15	40x20x20	50x30x30	60x40x40	60x50x50
外形寸法 (DxWxH) cm	50x31x54	60x38x62	70x43x67	80x56x80	90x70x94	109x118x133
炉内容積	2L	6.75L	16L	45L	96L	150L
素材	内部：耐熱セラミック50mm厚プレート。
素材	外部：高温仕上げの亜鉛メッキ鋼板
温度コントローラ	SSRシステムによるPID温度制御マイクロプロセッサー。
温度表示	LCD 画面、デュアル設定表示。
電源	単相220V	単相220V	単相220V	単相220V	三相220V	三相220V
消費電力	2KW	4KW	6KW	8KW	10KW	12KW

◎標準付属品◎

OSK 997KN003 マッフル炉
取扱説明書
保証書

◎PDFカタログ　ダウンロード◎

OSK 997KN003 マッフル炉ダウンロード

このページを観た人はこの様な製品も見ています。

2024.01.19

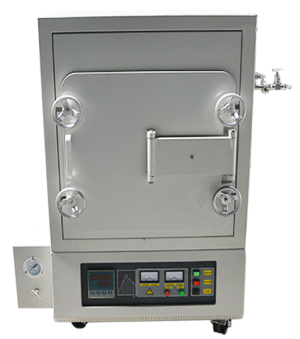

OSK 75YU 14HV ラボ用真空熱処理炉

金属材料やセラミック部品、特にステンレス鋼、高温合金、硬質合金、非鉄金属のような材料の還元性または保護雰囲気での真空焼結とアニールの熱処理に対応する高真空炉です。炭酸化の開発プロセスにおける炭素製品のような材料の特殊な熱処理にも対応できます。

◎特長◎

・温度均一 5℃以内

・良好な真空フランジシールにより漏れがない

・断熱性に優れたセラミックファイバーを採用した炉室を使用

・温度精密が±1のSCR(ケイ素制御の整流器)と30の区分のプログラム可能な温度制御

・温度の増減が速い

・個性的なカスタマイズが可能

◎仕様◎

型番	OSK 75YU 14HV
最高温度(℃)	1400°C
連続作業温度	≦1300°C
発熱体	SiC 加熱ロッド
熱電対	S
チャンバー材質	セラミックファイバー
昇温速度	0～30℃/min
熱制御精度	±1°C
温度均一性	±5°C
真空度	10pa,10-3pa
電源	AC 110-415V, 50/60HZ
チャンバーサイズ：有効サイズ(L)	100x100x100mm：1 　　　200x150x150mm：4.5　 200x200x200mm：8 　　　300x200x200mm：12　 300x300x300mm：27　　　400x300x300mm：36 400x400x400mm：64　　　600x400x400mm：96　 700x500x500mm：175　　900x600x600mm ：324

◎標準付属品◎

炉扉ブロック｜るつぼトング｜保護手袋｜取扱説明書｜真空計｜ロータリーベーンポンプ(10pa)

◎オプション◎

ウォーター・チラー、高真空ポンプ、追加ヒーター・エレメント、追加熱電対
PLCタッチスクリーンコントローラー、ペーパーレスレコーダー、遠隔通信制御システム、2-3ガスチャンネル混合システムデスクトップ

注）- 昇温速度は空のチャンバーで測定
– 保持力は連続使用温度で測定
– 内容は変更または修正される場合があります

◎PDFカタログ　ダウンロード◎

OSK-75YU-14HV-ダウンロード

このページを観た人はこの様な製品も見ています。

2024.01.19

OSK 75YU 17HV ラボ用真空熱処理炉

金属材料やセラミック部品、特にステンレス鋼、高温合金、硬質合金、非鉄金属のような材料の還元性または保護雰囲気での真空焼結とアニールの熱処理に対応する高真空炉です。炭酸化の開発プロセスにおける炭素製品のような材料の特殊な熱処理にも対応できます。

型番：OSK 75YU 17HV

特長
仕様
標準付属品
オプション
PDFカタログ

◎特長◎

・1700℃まで操作できます

・温度均一 5℃以内

・良好な真空フランジシールにより漏れがない

・断熱性に優れたセラミックファイバーを採用した炉室を使用

・温度精密が±1のSCR(ケイ素制御の整流器)と30の区分のプログラム可能な温度制御

・温度の増減が速い

・個性的なカスタマイズが可能

◎仕様◎

型番	OSK 75YU 17HV
最高温度(℃)	1700°C
連続作業温度	≦1600°C
発熱体	MoSi2 加熱ロッド
熱電対	B
チャンバー材質	セラミックファイバー
昇温速度	0～30℃/min
熱制御精度	±1°C
温度均一性	±5°C
真空度	10pa,10-3pa
電源	AC 110-415V, 50/60HZ
チャンバーサイズ：有効サイズ(L)	100x100x100mm：1 　　　200x150x150mm：4.5　 200x200x200mm：8 　　　300x200x200mm：12　 300x300x300mm：27　　　400x300x300mm：36 400x400x400mm：64　　　600x400x400mm：96　 700x500x500mm：175　　900x600x600mm ：324

◎標準付属品◎

炉扉ブロック｜るつぼトング｜保護手袋｜取扱説明書｜真空計｜ロータリーベーンポンプ(10pa)

◎オプション◎

ウォーター・チラー、高真空ポンプ、追加ヒーター・エレメント、追加熱電対
PLCタッチスクリーンコントローラー、ペーパーレスレコーダー、遠隔通信制御システム、2-3ガスチャンネル混合システムデスクトップ

注）- 昇温速度は空のチャンバーで測定
– 保持力は連続使用温度で測定
– 内容は変更または修正される場合があります

◎PDFカタログ　ダウンロード◎

OSK 75YU 17HV ダウンロード

このページを観た人はこの様な製品も見ています。

2024.01.19

OSK 75YU 12HV ラボ用真空熱処理炉

金属材料やセラミック部品、特にステンレス鋼、高温合金、硬質合金、非鉄金属のような材料の還元性または保護雰囲気での真空焼結とアニールの熱処理に対応する高真空炉です。炭酸化の開発プロセスにおける炭素製品のような材料の特殊な熱処理にも対応できます。

型番：OSK 75YU 12HV

特長
仕様
標準付属品
オプション
PDFカタログ

◎特長◎

・1200℃まで操作できます

・温度均一 5℃以内

・良好な真空フランジシールにより漏れがない

・断熱性に優れたセラミックファイバーを採用した炉室を使用

・温度精密が±1のSCR(ケイ素制御の整流器)と30の区分のプログラム可能な温度制御

・温度の増減が速い

・個性的なカスタマイズが可能

◎仕様◎

型番	OSK 75YU 12HV
最高温度(℃)	1200°C
連続作業温度	≦1100°C
発熱体	Mo入り抵抗線
熱電対	K
チャンバー材質	セラミックファイバー
昇温速度	0～30℃/min
熱制御精度	±1°C
温度均一性	±5°C
真空度	10pa,10-3pa
電源	AC 110-415V, 50/60HZ
チャンバーサイズ：有効サイズ(L)	100x100x100mm：1 　　　200x150x150mm：4.5　 200x200x200mm：8 　　　300x200x200mm：12　 300x300x300mm：27　　　400x300x300mm：36 400x400x400mm：64　　　600x400x400mm：96　 700x500x500mm：175　　900x600x600mm ：324

◎標準付属品◎

炉扉ブロック｜るつぼトング｜保護手袋｜取扱説明書｜真空計｜ロータリーベーンポンプ(10pa)

◎オプション◎

ウォーター・チラー、高真空ポンプ、追加ヒーター・エレメント、追加熱電対
PLCタッチスクリーンコントローラー、ペーパーレスレコーダー、遠隔通信制御システム、2-3ガスチャンネル混合システムデスクトップ

注）- 昇温速度は空のチャンバーで測定
– 保持力は連続使用温度で測定
– 内容は変更または修正される場合があります

◎PDFカタログ　ダウンロード◎

OSK 75YU 12HV ダウンロード

このページを観た人はこの様な製品も見ています。

2023.11.27

OSK 97TG 17LVC 1700℃低真空雰囲気炉

不活性ガス雰囲気下での物質合成用に設計され、温度均一性に優れている雰囲気炉です。不活性ガスまたは酸化性ガスを必要とする新材料の調製に理想的な加熱装置です。

型番：OSK 97TG 17LVC

特長
仕様
PDFカタログ

◎特長◎

・気密性と保温性が向上

・雰囲気制御が可能、最大真空度20,000Pa

・高速加熱、安全性と爆発防止を確保

・正確な温度制御と優れた断熱性

・高真空炉よりもはるかに費用対効果が高く、お求めやすいモデルとなっております。

◎仕様◎

型番	OSK 97TG
型番	17LVC/8	17LVC/12	17LVC/20	17LVC/36	17LVC/64
寸法(mm)
W幅	200	200	250	300	400
D奥行	200	300	320	400	400
Ｈ高さ	200	200	250	300	400
容積	8L	12L	20L	36L	64L
最高温度	1700℃
常用最高温度	1600℃
電圧	220V		380V
消費電力	5KW	6KW	7KW	13KW	18KW
発熱体	二珪化モリブデンヒーター(MoSi2)
温度制御精度	±1℃

◎PDFカタログ　ダウンロード◎

OSK 97TG 17LVC ダウンロード

このページを観た人はこの様な製品も見ています。

2023.11.27

OSK 97TG 14LVC 1400℃低真空雰囲気炉

不活性ガス雰囲気下での物質合成用に設計され、温度均一性に優れている雰囲気炉です。不活性ガスまたは酸化性ガスを必要とする新材料の調製に理想的な加熱装置です。

型番：OSK 97TG 14LVC

特長
仕様
PDFカタログ

◎特長◎

・気密性と保温性が向上

・雰囲気制御が可能、最大真空度20,000Pa

・高速加熱、安全性と爆発防止を確保

・正確な温度制御と優れた断熱性

・高真空炉よりもはるかに費用対効果が高く、お求めやすいモデルとなっております。

◎仕様◎

型番	OSK 97TG
型番	14LVC/8	14LVC/12	14LVC/18	14LVC/36	14LVC/45	14LVC/64
寸法(mm)
W幅	200	200	250	300	300	400
D奥行	200	300	300	400	500	400
Ｈ高さ	200	200	250	300	300	400
容積	8L	12L	18L	36L	45L	64L
最高温度	1400℃
常用最高温度	1300℃
電圧	220V			380V
消費電力	5KW	5KW	6KW	12KW	14KW	18KW
発熱体	高品質炭化ケイ素棒ヒーター（ＳＩＣ）
温度制御精度	±1℃

◎PDFカタログ　ダウンロード◎

OSK 97TG 14LVC ダウンロード

このページを観た人はこの様な製品も見ています。

2023.11.27

OSK 97TG 12LVC 1200℃低真空雰囲気炉

不活性ガス雰囲気下での物質合成用に設計され、温度均一性に優れている雰囲気炉です。不活性ガスまたは酸化性ガスを必要とする新材料の調製に理想的な加熱装置です。

型番：OSK 97TG 12LVC

特長
仕様
PDFカタログ

◎特長◎

・気密性と保温性が向上

・雰囲気制御が可能、最大真空度20,000Pa

・高速加熱、安全性と爆発防止を確保

・正確な温度制御と優れた断熱性

・高真空炉よりもはるかに費用対効果が高く、お求めやすいモデルとなっております。

◎仕様◎

型番	OSK 97TG
型番	12LVC/8	12LVC/12	12LVC/18	12LVC/30	12LVC/45	12LVＣ/64
寸法(mm)
W幅	200	200	300	300	300	400
D奥行	300	300	500	500	500	400
Ｈ高さ	120	200	200	200	300	400
容積	8L	12L	18L	30L	45L	64L
最高温度	1200℃
常用最高温度	1100℃
電圧	220V			380V
消費電力	4KW	5KW	6KW	7.5KW	12KW	15KW
発熱体	HRE合金抵抗ワイヤー
温度制御精度	±1℃

◎PDFカタログ　ダウンロード◎

OSK 97TG 12LVC ダウンロード

このページを観た人はこの様な製品も見ています。

2023.11.21

OSK 97TG 17CM　1700℃チャンバー式マッフル炉

金属材料、セラミック材料、ナノ材料、半導体材料等の新材料の焼結・加熱に使用されているラボ用マッフル炉（箱型抵抗炉）です。高温熱処理も可能です。

型番：OSK 97TG 17CM

特長
仕様
PDFカタログ

◎特長◎

・エレガントなデザインの一体型構造

・チャンバー材質：セラミックファイバー真空成型により、高温時の粉落ちがなく、50％以上の省エネ

・SHIMADENマイクロプロセッサーによるセルフチューニングPID制御により、最適な温度制御が可能

・RS485ポート、USBアダプタを内蔵し、コンピュータ制御が可能。

◎仕様◎

型番	OSK 97TG
型番	17CM/3	17CM/8	17CM/12	17CM/18	17CM/27	17CM/36
庫内寸法(mm)
W幅	100	150	200	200	250	300
D奥行	120	150	200	300	320	400
Ｈ高さ	100	150	200	200	250	300
庫外寸法(mm)
W幅	383	510	600	600	610	1040
D奥行	432	560	620	693	730	840
Ｈ高さ	660	870	920	920	970	1250
最高温度	1700℃
常用最高温度	1600℃
電圧	200V				380V
消費電力	2KW	4KW	5KW	6KW	7KW	13KW
発熱体	高品質二珪化モリブデンヒーター(MoSi2)
チャンバー材料	高温1800グレード多結晶アルミナセラミック繊維材料
温度制御精度	±1℃
熱電対	Bタイプ
温度制御	YUDIAN社製 518P マイクロプロセッサ PID コントローラーを標準装備
加熱速度	≤15℃/分調節可能（機器を長持ちさせるために10℃/分の設定を推奨）
炉構造	炉内温度制御一体型構造
安全保護	過熱および熱電対故障に自動的に対応できる警報信号が付いています
炉殻	高品質冷延鋼板CNC加工
断熱	高品質の断熱材で均一性を確保

◎PDFカタログ　ダウンロード◎

OSK 97TG 17CM ダウンロード

このページを観た人はこの様な製品も見ています。

2023.11.17

OSK 97TG 14CM　1400℃チャンバー式マッフル炉

金属材料、セラミック材料、ナノ材料、半導体材料等の新材料の焼結・加熱に使用されているラボ用マッフル炉（箱型抵抗炉）です。高温熱処理も可能です。

型番：OSK 97TG 14CM

特長
仕様
PDFカタログ

◎特長◎

・エレガントなデザインの一体型構造

・チャンバー材質：セラミックファイバー真空成型により、高温時の粉落ちがなく、50％以上の省エネ

・SHIMADENマイクロプロセッサーによるセルフチューニングPID制御により、最適な温度制御が可能

・RS485ポート、USBアダプタを内蔵し、コンピュータ制御が可能。

◎仕様◎

型番	OSK 97TG
型番	14CM/3	14CM/8	14CM/12	14CM/18	14CM/27	14CM/36
庫内寸法(mm)
W幅	150	200	200	250	300	300
D奥行	150	200	300	300	300	400
Ｈ高さ	150	200	200	250	300	300
庫外寸法(mm)
W幅	490	575	590	610	650	660
D奥行	530	610	680	700	670	800
Ｈ高さ	750	825	835	860	900	910
最高温度	1400℃
常用最高温度	1300℃
電圧	200V				380V
消費電力	3KW	5KW	5KW	6KW	9KW	12KW
発熱体	高品質炭化ケイ素棒ヒーター（ＳＩＣ）
チャンバー材料	高温1500タイプ多結晶アルミナセラミック繊維材料
温度制御精度	±1℃
熱電対	Ｓタイプ
温度制御	SHIMADEN製PIDコントローラにより、4グループ32セグメントのプログラムが可能。
加熱速度	≤25℃/分調節可能（機器を長持ちさせるために15-20℃/分の設定を推奨）
炉構造	炉内温度制御一体型構造
安全保護	過熱および熱電対故障に自動的に対応できる警報信号が付いています
炉殻	高品質冷延鋼板CNC加工
断熱	高品質の断熱材で均一性を確保

◎PDFカタログ　ダウンロード◎

OSK 97TG14CM ダウンロード

このページを観た人はこの様な製品も見ています。

2023.11.17

OSK 97TG 12CM　1200℃チャンバー式マッフル炉

金属材料、セラミック材料、ナノ材料、半導体材料等の新材料の焼結・加熱に使用されているラボ用マッフル炉（箱型抵抗炉）です。高温熱処理も可能です。

型番：OSK 97TG 12CM

特長
仕様
PDFカタログ

◎特長◎

・エレガントなデザインの一体型構造

・チャンバー材質：セラミックファイバー真空成型により、高温時の粉落ちがなく、50％以上の省エネ

・SHIMADENマイクロプロセッサーによるセルフチューニングPID制御により、最適な温度制御が可能

・RS485ポート、USBアダプタを内蔵し、コンピュータ制御が可能。

◎仕様◎

型番	OSK 97TG
型番	12CM/1	12CM/3	12CM/6	12CM/8	12CM/12	12CM/18	12CM/30
庫内寸法(mm)
W幅	100	150	180	200	200	250	300
D奥行	100	150	230	300	300	300	500
Ｈ高さ	100	150	150	200	200	250	200
庫外寸法(mm)
W幅	250	430	460	480	480	550	600
D奥行	240	465	570	630	630	635	870
Ｈ高さ	350	620	660	630	710	780	735
最高温度	1200℃
常用最高温度	1100℃
電圧	200V						380V
消費電力	1.2KW	2.5KW	３KW	３KW	4KW	６KW	7.5KW
発熱体	HRE合金抵抗線
チャンバー材料	高温多結晶アルミナセラミック繊維板
温度制御精度	±1℃
熱電対	Ｎタイプ
温度制御	SHIMADEN製PIDコントローラにより、4グループ32セグメントのプログラムが可能。
加熱速度	≤25℃/分調節可能（機器を長持ちさせるために15-20℃/分の設定を推奨）
炉構造	炉内温度制御一体型構造
安全保護	過熱および熱電対故障に自動的に対応できる警報信号が付いています
炉殻	高品質冷延鋼板CNC加工
断熱	高品質の断熱材で均一性を確保

◎PDFカタログ　ダウンロード◎

OSK 97TG 12CM ダウンロード

このページを観た人はこの様な製品も見ています。
