OSK 31DJ バブルポイント測定試験器



メンブレンフィルターのバブルポイントと細孔径の測定を米国ASTM規格に従って自動的に行うことができます。

型番:OSK 31DJ BP tester

ASTM規格準拠の方法でフィルターのバブルポイントの測定試験環境がそのままパッケージ化されているので自身で構築する必要がありません。

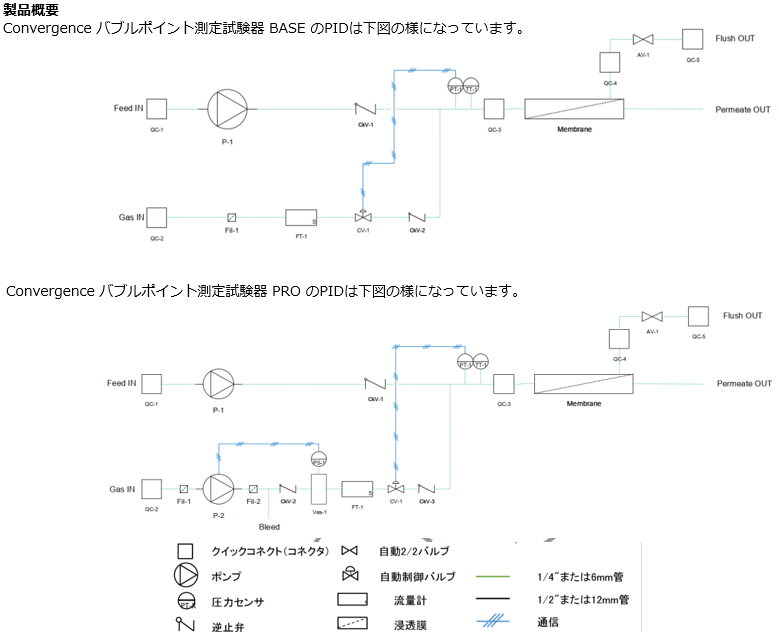

OSK D31バブルポイント測定試験器には下記のP&ID図に示す基本構成である「BASE」、および気体を挿入するためのコンプレッサーを追加で持つ「PRO」という2種類の機器構成があります。

BASE製品は上記のP&ID図の配管および組み込み機器を持つ装置単体で提供されます。PRO製品は上記のP&ID図の装置とそれを操作するためのオールインPCから構成されています。

動作時の操作画面イメージと出力レポート

わかりやすいユーザインターフェースで試験の一連の操作を可能にすることにより試験全体の実行精度の向上をサポートします。

動作時の表示画面イメージ
出力レポートの例

◎測定パラメータ

  • バブルポイント・最大孔径・浸透性

◎特徴◎

  • ASTM F316-03、ISO4003準拠の方法でバブルポイント試験を実施
  • PDFベースのレポート出力可能 また、測定データをCSVに出力も可能
  • 気体挿入用の回路を持つPROバージョンも準備
  • PRO仕様は操作用オールインワン型パソコンごと提供
  • ユーザのニーズに従いハードウェア、ソフトウェアともカスタマイズ可能

◎アプリケーション◎

  • 精密ろ過膜(MF)に関連する企業・現場でのバブルポイント試験
  • 大学・研究機関での膜分離実験に於ける研究 など

◎仕様(BASE)

BPtester 製品仕様内容
供給流量範囲2 – 100 mL/min
供給流量精度< 0.2 %(読み取り) ; < 1 % FS(最大流量)
圧力範囲1kPa – 60kPa (10 – 600 mbar (g))
圧力精度< 0.1 %
温度精度< 0.2 %
動作温度範囲最高25℃
試験用溶液水、95%エタノール
保護等級IP54
動作時騒音レベル80dB
電源仕様230V AC, O.286 kW
外形寸法(幅x奥行x高さ)40 x 21 x 29 cm
重量25㎏
