OSK 97UF 2000W 光学倒立金属顕微鏡



金属や合金材料の構造や成分を識別し、分析に適した倒立金属顕微鏡です。

OSK 97UF 2000W 光学倒立金属顕微鏡

型番:OSK 97UF 2000W

◎特徴◎

  • 粗動は38mm、微調整の精度は0.002mmで左右両側への調整が可能。
  • 180×155mmの大型ステージを採用、効率的な作業環境を提供。
  • 高輝度かつ長寿命な5WのLED照明を採用。
  • 差し込み式の偏光板キットを使用すれば、簡易偏光観察が可能。

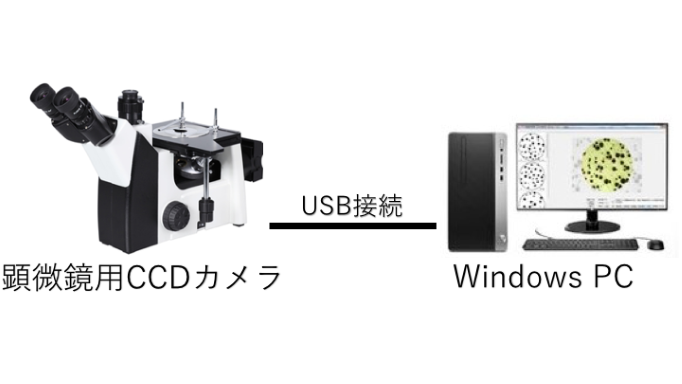

  • 写真や動画を撮影できるデジタルカメラポート付き、付属のカメラでパソコンでの画像解析が可能。
パソコンでの画像解析画面

◎仕様◎

型番OSK 97UF 2000W
光学システム無限遠補正光学系
鏡筒俯角45°、眼幅調節54 mm~75 mm
目視カメラ光路分割比80%:20%
接眼レンズPL10X/18mm
PL10X/18mmと接眼ミクロメータ(オプション)
WF15X/13mmと接眼ミクロメータ(オプション)
WF20X/10mmと接眼ミクロメータ(オプション)
中間変倍5X/10X/20X/50X/100X
対物MPL5X /0.125  WD15.5mm
LMPL10X/0.25   WD8.7mm
LMPL20X/0.40   WD8.8mm
LMPL50X/0.60   WD5.1mm
LMPL100X/0.80  WD2.00mm(オプション)
レボルバー4ヶ穴レボルバー
5ヶ穴レボルバー(オプション)
調整つまみ粗動 38 mm/1回転
微動 0.002m/1回転
ステージ3層メカニカルステージ、面積180mmX155mm 、
右ローポジションコントロール、移動範囲:75mm×40mm
ステージプレート金属製ステージプレート、中央穴径φ12mm
照明系反射式ケーラー照明、可変絞りとセンター調整式フィールドダイヤフラム付き、広帯域電圧100V-240V、5W暖色LED1個で連続照射可能
6V/30W ハロゲン電球で連続点灯可能(オプション)
蛍光ブロック黄、緑、青、マットカラーフィルター
金属組織分析ソフトウェアFMIA2020 メタログラフィー解析ソフト
ソニーチップ500万カメラデバイス、0.5倍
PCHPビジネスPC(オプション)
規格JB/T 10077-1999(中国国家規格)
操作環境温度5℃~40℃、最大湿度80%
電源100V-240V
寸法517X265X329mm
重量7.8kg

◎標準付属品◎

  • OSK 97UF 2000W 光学倒立金属顕微鏡
  • 偏光板キット、カラーフィルタ
  • カメラアダプタおよびデジタルカメラ
  • ライトボックスおよびLED光源
  • 電源ケーブル
  • ソフトウェア
  • 取扱説明書/保証書

◎オプション◎

  • 接眼レンズ PL10X/18mmと接眼ミクロメータ
  • 接眼レンズ WF15X/13mmと接眼ミクロメータ
  • 接眼レンズ WF20X/10mmと接眼ミクロメータ
  • 対物 LMPL100X/0.80 WD2.00mm
  • レボルバー 5ヶ穴レボルバー
  • 照明系 6V/30W ハロゲン電球で連続点灯
  • HP製ビジネス用パソコン
