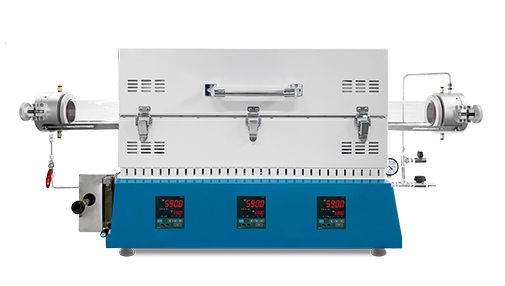

開き戸付き、ガス雰囲気使用の3ゾーンチューブ電気炉です。
型番：OSK 93TI133
◎特徴◎
- 常用温度1000°C以下の運転に適します。
- プログラマブルコントローラ内蔵。
- 二重ハウジング構造で表面温度を低く保ちます(800°Cで29~30°C)。
- Kanthal発熱体により、優れた耐久性を持ちます。
- ガス交換実験に適します。
- セラミック製断熱材により、軽量且つ温度上昇速度が速い。
- 便利なデザインにより、試料のセットや取出しが容易。
- 加熱プログラムを5種類記憶可能な温度調節器（1プログラムに9セグメント）内蔵。
- 過熱防止装置付き/CE認証品。
- 半導体制御整流回路（SSR）とプログラム制御により、低ノイズ及び正確な温度制御（±1℃）を実現。
- チューブサイズ：外径50/80/100/120mm。
- チューブの材質：石英、セラミック、アルミナ、合金。
- 300mm x 2ゾーン、300mm x 3ゾーン式もございます。
◎仕様◎
| 型番 OSK 93TI133 | -50 | -80 | -100 | -120 |
| 最高温度(℃) | 1200℃ | |||
| 常用温度(℃) | 1000℃ | |||
| 管外径 | 50ｍｍ | 80mm | 100mm | 120mm |
| 温度コントローラー | プログラマブルコントローラ(FC-1000) | |||
| センサー | Kタイプ | |||
| 加熱長 | 200mm x 3ゾーン = 600mm | |||
| ヒーター消費電力 | 1.15 x 3=3.45kW | 1.8 x 3=5.4kW | 2.0 x 3=6kW | 2.3 x 3=6.9kW |
| 発熱体素材 | KANTHAL社A-1 FeCrAl合金 採用 | |||
| 断熱材 | セラミック | |||
| 電源 | 単相AC100V 50/60Hz 35A 単相AC200V 50/60Hz 18A |
単相AC100V 50/60Hz 54A 単相AC200V 50/60Hz 27A |
単相AC200V 50/60Hz 30A 三相AC200V 50/60Hz 18A |
単相AC200V 50/60Hz 35A 三相AC200V 50/60Hz 20A |
| 正味重量 | 52kg | 56kg | 68kg | 105kg |
| 外形寸法(W×D×H) | 850x370x540mm | 850x400x570mm | 850x430x600mm | 800x460x630mm |
| 安全装置 | 停電復帰後自動的リセット、設定時間到達知らせブーザー、過熱防止装置付き | |||
◎標準構成品◎
- OSK 93TI133 1200℃汎用チューブ炉（加熱長：200mm x 3ゾーン)
- 取扱説明書
◎オプション◎
- ガス乾燥管
- ALICAT社マスフローコントローラ（MFC）と背圧弁（BPR）
- ガス投入モジュール追加
- PC用制御ソフトウェア

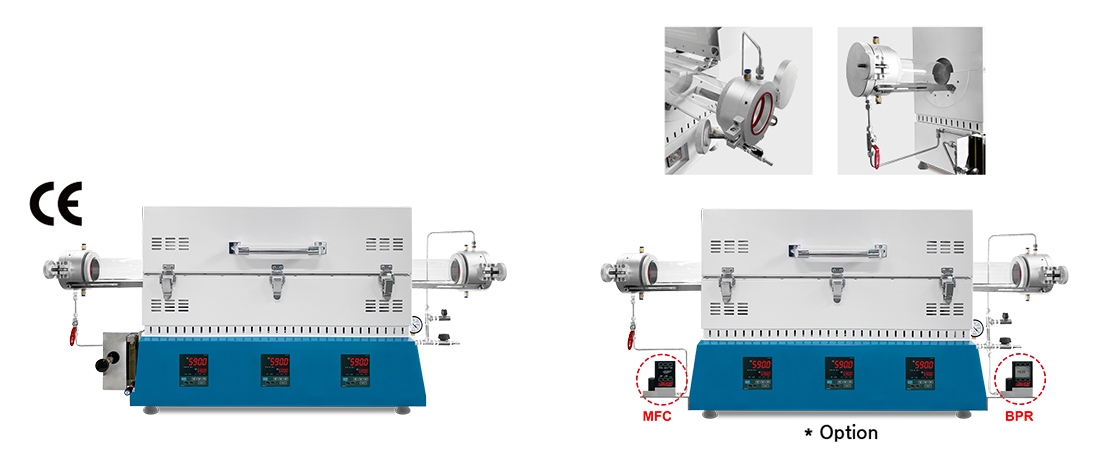

◎ガスフローパッケージ◎
構成
- OSK 93TI133 1200℃汎用チューブ炉（加熱長：200mm x3 ゾーン )
- ガス流量計
- ステンレススチールパイプ ＆ コネクター
- ガスシーリングマスク
- 石英チューブ
◎回転式管状炉 例◎
- 炉心管径・長さ、加熱長、加熱温度カスタマイズ可能。
- 熱分解（Pyrolysis）・半炭化（torrefacation）工程に最適。
- 冷却トラップを利用してバイオオイル、バイオガスを生産、分離。
- 構成：回転式管状炉x1、冷却トラップx1、チラーx1、ガス調整システム（MFCx2、MFMx2）、データロガー用PC
仕様：
- 最高温度：1200℃
- 炉心管回転数：0〜30rpm
- フィーダー速度 : 0 ~ 30 rpm
- 炉心管角度 : 0 ~ 15℃
- 温度プログラムコントローラー：2基
- 加熱ゾーン：300mm ｘ2= 600mm
- 電源：単相AC200、5kW
- マスフローコントローラ（MFC）：3基（N2、Ar、O2）
- マスフローメーター（MFM）：2基 (N2)
- ステンレスパイプ＆コネクタ＆フレキシブルパイプ
- 石英管：外径100、長さ1500mm
◎PDFカタログ◎
