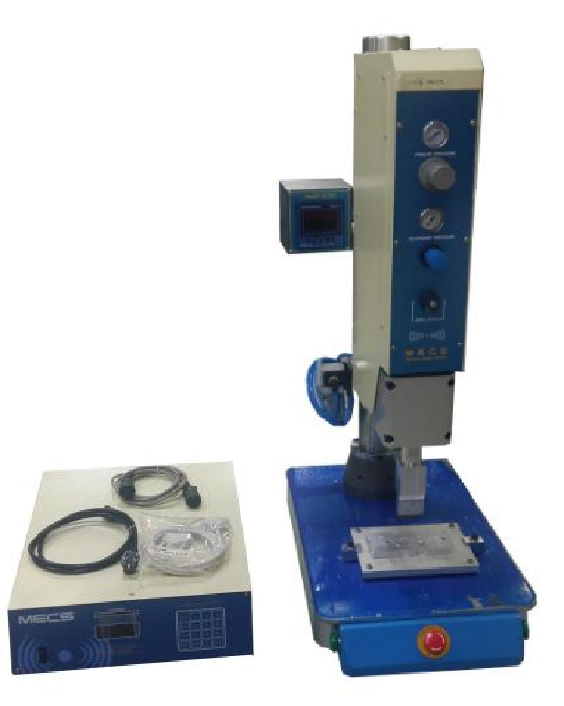

OSK 93NF MT-hシリーズ 超音波プラスチック溶着機

超音波の振動エネルギーを利用して、熱可塑性樹脂部品を迅速かつ高精度に接合する装置です。

型番：OSK 93NF MT-hシリーズ

• 特徴
• 仕様
• 標準附属品
• PDFカタログ

◎特徴◎

1. 広範囲自動チューニングシステム
   • ホーンの摩耗や温度上昇による周波数変化を追跡し、常に最適な動作状態を維持します。
2. 作業周波数の保存および実周波数の表示
   • 溶着後の最適周波数での発振が可能で、実際の周波数を表示することでコンバータの点検・管理が容易です。
3. AVR機能内蔵
   • 入力電圧180～240Vの変動にもかかわらず、振幅を一定に保ちます。 （一般機種では、電源電圧±2％の変化に対し振幅が±10％変動）
4. 2段階定振幅機能
   • FETまたはIGBTおよびAVRデバイスによる2段階増幅機能により、 負荷条件にかかわらず常に安定した振幅を維持します。
5. 最新型デジタル超音波ジェネレーター
   • 3個のEPLDと5個のCPUを採用し、環境変動や部品誤差に左右されず高精度な制御が可能です。
6. デジタル型ソフトスタート
   • 超音波発振開始時の衝撃波によるホーンおよび発振器の損傷を防ぐため、 出力を段階的でなく直線的に供給します。
7. 出力立ち上がり速度の8段階調整機能
   • ホーンサイズや溶着製品の状態に応じて、出力立ち上がり速度を10～200msの範囲で8段階調整可能。
   • 10～50ms：瞬間的な高出力が必要な精密溶着や難加工材に適用
   • 100～200ms：複雑な設計や大型ホーンに適用
8. 電子式振幅調整機能（10～100％）
   • ホーンを交換することなく、スイッチ操作で振幅調整が可能。
   • 溶着材質や製品条件に応じて最適な条件を提供します。
9. 高精度オーバーロード保護装置
   • 電流、電圧、位相、周波数を監視し、ジェネレーターおよびホーンの損傷を完全に防止します。
10. チューニング周波数範囲の調整機能
    • 周囲環境やホーンの状態に応じて、チューニング可能範囲を調整できます。
11. LCDモニタリング
    • LCD表示により、各種溶着条件、周波数、作業状況、エラーメッセージなどを確認可能です。
12. 溶着条件メモリー機能
    • 最大10件の溶着条件を保存・呼出可能で、多品種製品への対応が容易になります。
13. 良否判定機能
    • エネルギーモードまたは時間モードに設定した範囲内かどうかで良否判定を自動で実行し、 溶着品質を管理します。
14. エア駆動部の2段階速度制御
    • 精密溶着と生産性向上のため、下降→低速溶着→上昇を2段階で制御します。
15. 2段階振幅制御機能
    • 非晶質材料（ABS、アクリルなど）の溶着強度向上のため、溶着中に振幅を切り替える機能を備えています。
16. ロードセル式加圧トリガー機能
    • 一定の圧力が製品に加わった際にのみ超音波を発振開始し、精密溶着を実現します。

◎仕様◎

◎標準付属品◎

• OSK 93NF MT-hシリーズ 超音波プラスチック溶着機　本体
• 取扱説明書

◎PDFカタログ　ダウンロード◎
