作動の様子を目視できる窓を装備した粉砕用ポット4基搭載の縦型半円形遊星型ボールミルです。
型番：OSK 36UQ PBM-VSR
◎特徴◎
- 遊星構造のボールミル
・ステージの自転とポットの公転の両方を利用した遊星運動の原理を採用、高速で微細な粉砕が可能です。
・粉砕用ポットは多様なサイズを4基搭載可能、2基または4基での粉砕モードを選択可能です。 - 柔軟な回転機構

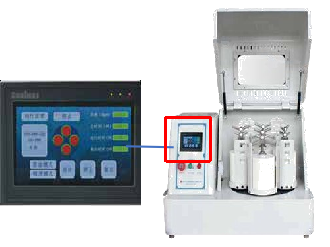

・インバータ制御で回転数を自在に調整、正逆転切替、連続・交互・タイマー運転に対応します。 - 人間工学に基づいた省スペース設計
・安全カバーを開けると正面に4基のポットを効率的に配置、フットスペースは弊社製品中で最小です。
・作動中に安全カバーを閉じた状態でも上面から中の様子を観察できます。 - 低騒音
・低騒音で駆動する特殊ギアを採用（一般的なギア比で15-20db低減）動作音を低減しました。 - 最大16Lの試料を粉砕可能。
- 乾式・湿式粉砕に対応。複数の材質、12ml〜500mlのジャーを選択可能。真空対応も可能です。
・上面の窓から内部を確認可能
・一体鋳造製遊星ディスク・新型圧力ポール採用
・安定した回転速度・高効率・超微粉砕を実現
・実験要求に応じて回転速度を設定可能
・最小回転速度設定単位：0.2rpm
・不足電圧/過電圧保護装置装備
・非常停止ボタン装備
・高速運転時に内部気流を効果的に向上

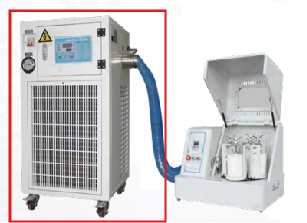

・冷却速度の向上により長時間安定運転が可能’
◎仕様◎
| 型番 | OSK 36UQ PBM | |||||||
|---|---|---|---|---|---|---|---|---|
| VSR- 0.2S | VSR- 0.4A | VSR- 2A | VSR- 4A | VSR- 8A | VSR- 10A | VSR- 12A | VSR- 16A | |
| 試料サイズ | 軟質・脆性材料<10mm、その他材料≤3mm | |||||||
| 最終到達粒度 | 0.1μmまで | |||||||
| 最大試料量 | 0.2L | 0.4L | 2L | 4L | 8L | 10L | 12L | 16L |
| 粉砕ジャー容量 | 50ml |
50- 100ml |
50- 500ml |
250- 1000ml |
1-2L | 1-2.5L | 1-3L | 2-4L |
| 粉砕ジャー搭載数 | 4基（内2基のみでも使用可能） | |||||||
| 最大投入試料量 | ポット容量の1/3まで | |||||||
| 粉砕方法 | 乾式/湿式 | |||||||
| 総運転時間設定 | 1-9999分 | |||||||
| 正逆転交互運転時間 | 1-999分 | |||||||
| 回転速度調整方式 | インバーターによる無段階変速 | |||||||
| 公転回転数(rpm) |
60- 580 |
45- 435 |
35- 335 |
35- 335 |
35- 290 |
35- 290 |
35- 290 |
30- 255 |
| 自転回転数(rpm) |
120- 1160 |
90- 870 |
70- 670 |
70- 670 |
70- 580 |
70- 580 |
70- 580 |
60- 510 |
| 公転自転比 | 2：1 | |||||||
| 騒音レベル (db) | 58±5 | 58±5 | 60±5 | 60±5 | 60±5 | 60±5 | 60±5 | 65±5 |
| 速度制御方式 | インバーター制御 | |||||||
| モーター出力 (KW) | 0.25 | 0.25 | 0.75 | 0.75 | 1.5 | 1.5 | 1.5 | 3 |
| 入力電源 | 単相 100～110/200~220v 又は 三相200~220v |
三相 220v |
||||||
| 電源周波数 | 50/60Hz | |||||||
| 外形寸法 (W) mm | 425 | 300 | 470 | 470 | 560 | 560 | 560 | 600 |
| 外形寸法 (D) mm | 250 | 500 | 750 | 750 | 880 | 880 | 880 | 950 |
| 外形寸法 (H) mm | 280 | 340 | 590 | 590 | 670 | 670 | 670 | 710 |
| 正味重量 (kg) | 24 | 29 | 80 | 80 | 132 | 132 | 132 | 203 |
| 対応可能な真空ジャー | 25ml | 50ml |
50～ 250ml |
50～ 500ml |
50～ 1500ml |
1～2L | 1～2L | 1～3L |
◎標準付属品◎
OSK 36UQ PBM-VSR 縦型遊星型ボールミル（半円形） 本体
取扱説明書
保証書
◎オプション◎
粉砕ジャー（真空可能）
| 304または316ステンレス鋼製ミルジャー | 50ml～25L |
| タングステンカーバイド製ミルジャー | 50ml～2L |
| メノウ製ミルジャー | 50ml～2L |
| コランダム製ミルジャー | 50ml～10L |
| ジルコニア製ミルジャー | 50ml～5L |
| ナイロン製ミルジャー | 50ml～25L |
| ポリウレタン（PU）製ミルジャー | 50ml～25L |
| PTFE（フッ素樹脂）製ミルジャー | 50ml～25L |
| そのほか | お問い合わせください |
粉砕ボール
| 304ステンレス製ミルボール | 1mm～30mm |
| 316Lステンレス製ミルボール | 1mm～30mm |
| タングステンカーバイド製ミルボール | 2mm～20mm |
| メノウ製ミルボール | 1mm～30mm |
| アルミナ製ミルボール | 1mm～50mm |
| ジルコニア製ミルボール | 0.1mm～30mm |
| 炭素鋼製ミルボール | 1mm～30mm |
| 鉄芯入りポリウレタン（PU）製ミルボール | 15mm～30mm |
| そのほか | お問い合わせください |
◎使用例◎
機器モデル: OSK 36UQ PBM-VSR-0.4A 縦型遊星ボールミル
試料: 活性炭
投入試料量: 50g
総容量: 100ml×4=400ml
粉砕ジャー&ボール: コランダム製ジャー、ジルコニアボール
粉砕方法: 乾式粉砕
回転速度: 560rpm
到達粒度: 2μm
粉砕時間: 2時間
