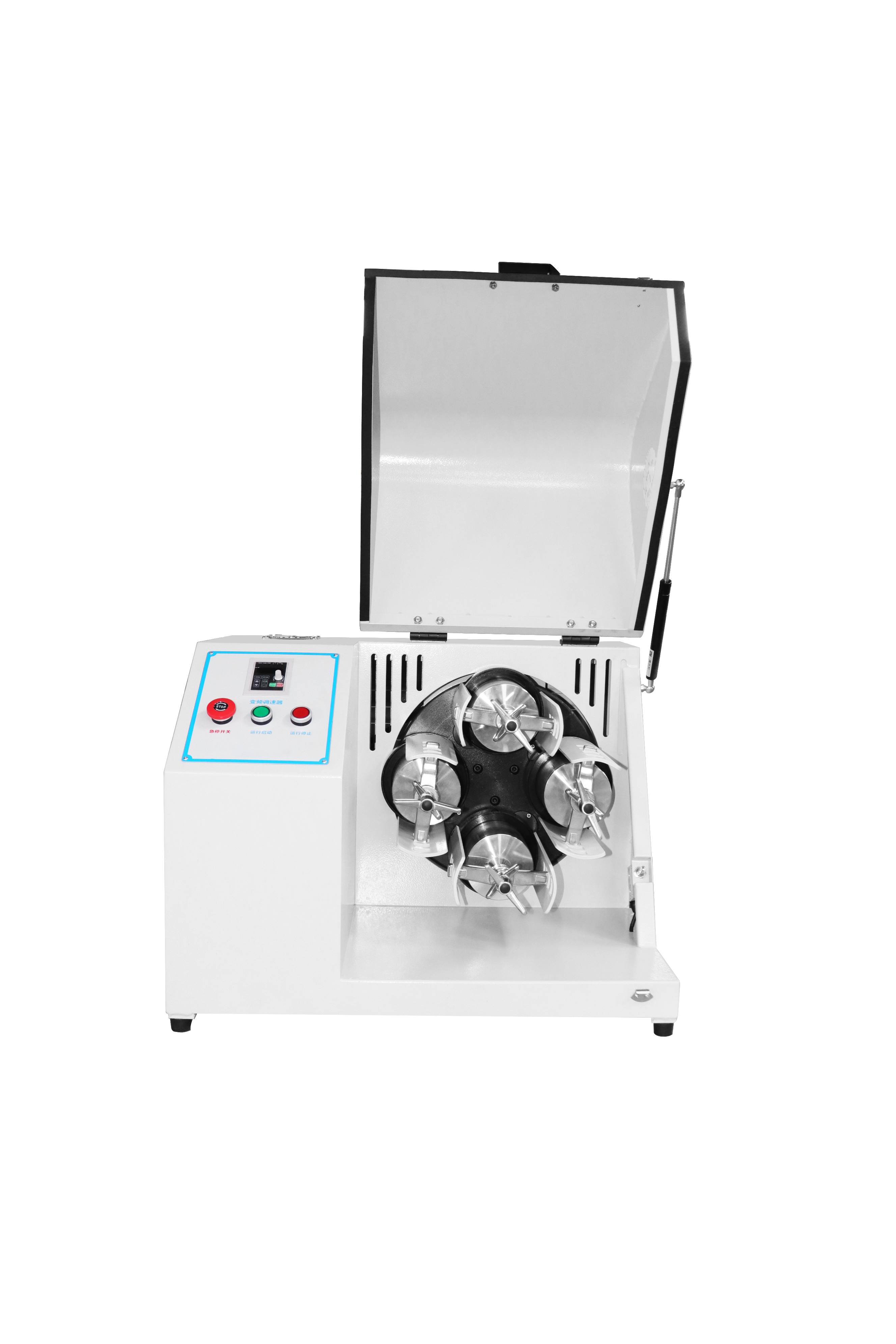

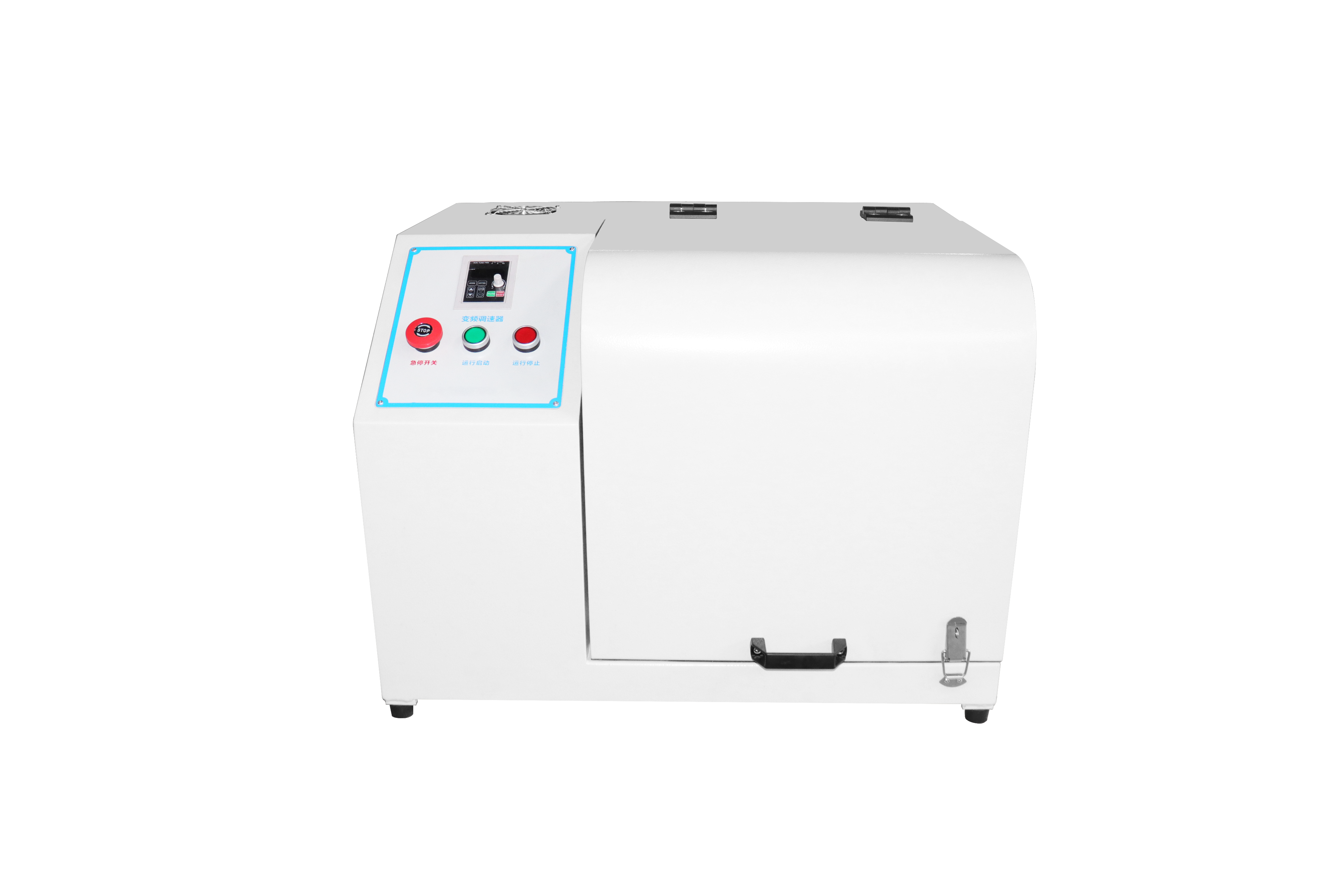

材料の沈殿を効果的に防止する水平配置の粉砕用ポット4基搭載の軽量横型遊星ボールミルです。
主にラボでの少量試験や小ロットの粉砕作業に適しています。
型番：OSK 36UQ PBM-HL
◎特徴◎
- 遊星構造のボールミル
・ステージの自転とジャーの公転の両方を利用した遊星運動の原理を採用、高速で微細な粉砕が可能です。
・粉砕用ジャーは多様なサイズを4基搭載可能、2基または4基での粉砕モードを選択可能です。 - 柔軟な回転機構
・インバータ制御で回転数を自在に調整、正逆転切替、連続・交互・タイマー運転に対応します。 - 人間工学に基づいた省スペース設計
・安全カバーを開けると正面に4基のジャーを効率的に配置、フットスペースは弊社製品中で最小です。
・作動中に安全カバーを閉じた状態でも上面から中の様子を観察できます。 - 低騒音
・低騒音で駆動する特殊ギアを採用（一般的なギア比で15-20db低減）動作音を低減しました。 - 最大容量の機種では2Lまでの試料を粉砕可能。
- 乾式・湿式粉砕に対応。複数の材質に対応した、最大1.2Lのジャーを選択可能。真空対応も可能です。
・マイコンタッチスクリーン
正逆転交互制御が可能、タイマー機能と停電メモリ機能を装備。
・マイコンタッチスクリーン
静電容量式、設備の状態をリアルタイムで監視可能。
・一体鋳造製遊星ディスク・新型圧力ポール採用
・安定した回転速度・高効率・超微粉砕を実現
・高速運転時に内部気流を効果的に向上
・冷却速度の向上により長時間安定運転が可能
・安定した支持力
・スムーズな動きと衝撃吸収を実現
・操作性と安全性を両立
◎仕様◎
| 型番 | OSK 36UQ PBM | |||
|---|---|---|---|---|
| HL-1L | HL-2L | HL-4L | HL-6L | |
| 試料サイズ | 軟質・脆性材料<10mm、その他材料≤35mm | |||
| 最終到達粒度 | 最小0.1μmまで可能（材料・粉砕条件により異なる） | |||
| 粉砕ジャー容量 | 50-250ml | 50-500ml | 250-1000ml | 0.5L-1.2L |
| 粉砕ジャー搭載数 | 4基（内2基のみでも使用可能） | |||
| 最大総容量（4ジャー） | 1000ml | 2000ml | 4000ml | 6L |
| 最大投入試料量 | ジャー容量の1/3まで | |||
| 粉砕方法 | 乾式/湿式 | |||
| 総運転時間設定 | 1-9999分 | |||
| 正逆転交互運転時間 | 1-999分 | |||
| 回転速度調整方式 | インバーターによる無段階変速 | |||
| 表示パネル | LED 4.3インチ* | |||
| 公転回転数(rpm) | 35-335 | 35-335 | 35-335 | 35-335 |
| 自転回転数(rpm) | 70-670 | 70-670 | 70-670 | 70-670 |
| 騒音レベル (db) | 60±5 | 60±5 | 60±5 | 60±5 |
| モーター出力 | 0.75kW | |||
| 速度制御方式 | インバーター制御 | |||
| 入力電源 | 単相 100～110/200~220v | |||
| 電源周波数 | 50/60Hz | |||
| 外形寸法 (mm) | W510×D700×H570 | |||
| 正味重量 | 86kg | |||
| 対応可能な真空ジャー | 50ml～100ml | 50ml～250ml | 50ml～500ml | 50ml～750ml |
*オプションでLCDタッチスクリーン仕様可能。詳細はオプション欄参照。
◎標準付属品◎
OSK 36UQ PBM-HL 横型遊星ボールミル（軽量） 本体
取扱説明書
保証書
◎オプション◎
(標準は5℃、0℃までも設定可能)
※以上のオプションは0.2Lモデルのみ非対応
・粉砕ジャー（真空可能）
| 304または316ステンレス鋼製ミルジャー | 50ml～25L |
| タングステンカーバイド製ミルジャー | 50ml～2L |
| メノウ製ミルジャー | 50ml～2L |
| コランダム製ミルジャー | 50ml～10L |
| ジルコニア製ミルジャー | 50ml～5L |
| ナイロン製ミルジャー | 50ml～25L |
| ポリウレタン（PU）製ミルジャー | 50ml～25L |
| PTFE（フッ素樹脂）製ミルジャー | 50ml～25L |
| そのほか | お問い合わせください |
・粉砕ボール
| 304ステンレス製ミルボール | 1mm～30mm |
| 316Lステンレス製ミルボール | 1mm～30mm |
| タングステンカーバイド製ミルボール | 2mm～20mm |
| メノウ製ミルボール | 1mm～30mm |
| アルミナ製ミルボール | 1mm～50mm |
| ジルコニア製ミルボール | 0.1mm～30mm |
| 炭素鋼製ミルボール | 1mm～30mm |
| 鉄芯入りポリウレタン（PU）製ミルボール | 15mm～30mm |
| そのほか | お問い合わせください |
※ オプションの写真は実際のものと異なる可能性があります。
