材料の沈殿を効果的に防止する水平配置の粉砕用ポット4基搭載の重量横型遊星ボールミルです。
主にラボでの少量試験や小ロットの粉砕作業に適しています。
型番：OSK 36UQ PBM-HH
◎特徴◎
- 遊星構造のボールミル
・ステージの自転とジャーの公転の両方を利用した遊星運動の原理を採用、高速で微細な粉砕が可能です。
・水平型の粉砕ジャー配置なので試料がジャーの底に沈むことなくまんべんなく粉砕します。 - 柔軟な回転機構
・インバータ制御で回転数を自在に調整、正逆転切替、連続・交互・タイマー運転に対応します。 - 人間工学に基づいた省スペース設計
・安全カバーを開けると正面に4基のジャーを効率的に配置、フットスペースは弊社製品中で最小です。
・作動中に安全カバーを閉じた状態でも上面から中の様子を観察できます。 - 低騒音
・低騒音で駆動する特殊ギアを採用（一般的なギア比で15-20db低減）動作音を低減しました。 - 最大容量の機種では33Lまでの試料を粉砕可能。
- 乾式・湿式粉砕に対応。複数の材質に対応した、最大25Lのジャーを選択可能。真空対応も可能です。
- 両端支持ブラケット構造により、安定した回転性能と耐久性を両立しました。
・マイコンタッチスクリーン
正逆転交互制御が可能、タイマー機能と停電メモリ機能を装備。
・マイコンタッチスクリーン
反応が速い静電容量式、設備の状態をリアルタイムで監視可能。
・ポットと一体鋳造型遊星のディスク
・新型圧力ポール採用
・安定した回転速度
・遊星運動により高効率かつ超微に粉砕できます
・安定したサポート力を維持
・スムーズな動きで衝撃を吸収 ・操作性と安全性を両立
・ボールミル内部構造を保護
・カバーが開いた状態では安全ロックが作動し操作員の安全を守ります。
◎仕様◎
| 型番 | OSK 36UQ PBM | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| HH-(2-6)L | HH-8L | HH-10L | HH-12L | HH-16L | HH-20L | HH-40L | HH-60L | HH-100L | |
| 試料サイズ | 軟質・脆性材料<10mm、その他材料≤35mm | ||||||||
| 最終到達粒度 | 最小0.1μmまで可能（材料・粉砕条件により異なる） | ||||||||
| 粉砕ジャー容量 |
0.05- 1.5L |
1- 2L |
1- 2.5L |
1- 3L |
2- 4L |
2- 5L |
5- 10L |
10- 15L |
15- 25L |
| 粉砕ジャー搭載数 | 4基（内2基のみでも使用可能） | ||||||||
| 最大総容量（4ジャー） | 2-6L | 8L | 10L | 12L | 16L | 20L | 40L | 60L | 100L |
| 最大投入試料量 | ジャー容量の1/3まで | ||||||||
| 粉砕方法 | 乾式/湿式 | ||||||||
| 総運転時間設定 | 1-9999分 | ||||||||
| 正逆転交互運転時間 | 1-999分 | ||||||||
| 公転回転数(rpm) |
35- 335 |
35- 290 |
35- 290 |
35- 290 |
30- 240 |
25- 215 |
25- 215 |
20- 206 |
35- 193 |
| 自転回転数(rpm) |
70- 670 |
70- 580 |
70- 580 |
70- 580 |
60- 480 |
50- 430 |
50- 430 |
50- 310 |
50- 290 |
| 騒音レベル (db) | 60±5 | 60±5 | 60±5 | 60±5 | 60±5 | 65±5 | 65±5 | 68±5 | 68±5 |
| モーター出力 (kw) | 1.5 | 1.5 | 1.5 | 1.5 | 3 | 4 | 5.5 | 7.5 | 11 |
| 回転速度調整方式 | インバーター制御 | ||||||||
| 入力電源 | 単相 100～110/200~220v 又は 三相200~220v | 三相200~220v | |||||||
| 電源周波数 | 50/60Hz | ||||||||
| 外形寸法 (W)(mm) | 620 | 670 | 670 | 670 | 750 | 840 | 860 | 1050 | 1150 |
| 外形寸法 (D)(mm) | 1220 | 1320 | 1320 | 1320 | 1530 | 1620 | 1770 | 1860 | 2100 |
| 外形寸法 (H)(mm) | 810 | 920 | 920 | 920 | 960 | 1040 | 1100 | 1280 | 1370 |
| 正味重量 (kg) | 256 | 370 | 370 | 370 | 440 | 700 | 760 | 1020 | 1160 |
| 対応可能な真空ジャー |
0.05- 1L |
0.5- 1.5L |
1- 2L |
1- 2L |
1- 3L |
2- 4L |
3L- 5L |
5- 10L |
10- 15L |
◎標準付属品◎
OSK 36UQ PBM-HH 横型遊星ボールミル） 本体
取扱説明書
保証書
◎オプション◎
- タッチパネル（LED）：4.3／7インチ、中国語・英語対応、日本語表示オプション

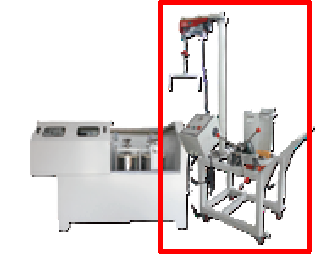

- 吊り上げ・排出装置： 10L以上の粉砕ジャーに最適
- 粉砕ジャー（真空可能）
| 304または316ステンレス鋼製ミルジャー | 50ml～25L |
| タングステンカーバイド製ミルジャー | 50ml～2L |
| メノウ製ミルジャー | 50ml～2L |
| コランダム製ミルジャー | 50ml～10L |
| ジルコニア製ミルジャー | 50ml～5L |
| ナイロン製ミルジャー | 50ml～25L |
| ポリウレタン（PU）製ミルジャー | 50ml～25L |
| PTFE（フッ素樹脂）製ミルジャー | 50ml～25L |
| そのほか | お問い合わせください |
- 粉砕ボール
| 304ステンレス製ミルボール | 1mm～30mm |
| 316Lステンレス製ミルボール | 1mm～30mm |
| タングステンカーバイド製ミルボール | 2mm～20mm |
| メノウ製ミルボール | 1mm～30mm |
| アルミナ製ミルボール | 1mm～50mm |
| ジルコニア製ミルボール | 0.1mm～30mm |
| 炭素鋼製ミルボール | 1mm～30mm |
| 鉄芯入りポリウレタン（PU）製ミルボール | 15mm～30mm |
| そのほか | お問い合わせください |
