遊星ボールミルBMシリーズは軟質、硬質、脆性、繊維性など様々なサンプルの乾式・湿式粉砕と混合さらには、コロイド粉砕における要求仕様を高い再現性レベルで充足します。
型番：OSK 36QP BMシリーズ
◎特徴◎
- 基本性能
・乾式／湿式粉砕双方に対応し、軟質、硬質、脆性、繊維性など多様なサンプルの粉砕・混合が可能です。
・ナノレベルまでの高精度粉砕を短時間で行うことができます。
・自動方向反転機能搭載により試料の凝集を緩和できます。
・製造にあたり耐久性の高い回転部の採用により連続運転・長時間運転が可能です。 - 操作性・制御性
・粉砕パラメータ設定がプログラマブルなので高い再現性を維持できます。
・LEDデジタル表示画面とシンプルなボタン操作だけで直感的な操作が可能です。
・チャンバー自動換気システム搭載により粉砕容器を冷却可能です。
・人間工学に基づいた安全設計と容易なメンテナンス性を備えています。 - 多様な対応仕様
・50mL以下の小容量ジャーを上下に重ねて設置できるため、1ポジションあたり2ジャーの使用が可能です。
・最大4つの粉砕ジャー（BM40）で2、4、8種類のサンプルの同時処理が可能です。
・12ml～4000mlまでの多種容量の粉砕に対応できます。
・多種の材質製（アゲート、焼結アルミナ、ジルコニア、タングステンカーバイド等）の粉砕容器から選択可能です。
・公自転速度比は変更可能です。（1:1 ～ 1:-3.5） - 安全設計
“・インテリジェント安全ロックにより安全性を確保します。（運転中はカバーを開けることができず、カバーが開いている状態では
装置は起動しないため、粉砕ジャーの不完全な固定による飛び出し事故を防止します。）”
・粉砕ジャーは気密蓋による圧力調整と通気構造により粉砕時の安全性を確保します。
・また、粉砕ジャーは蓋に安全ロック機能を搭載し、Oリング密封構造による気密・防塵構造（コロイド粉砕時）です。 - その他の機能
・ジャー開蓋専用ツールによる開封作業はスムーズに行う事ができます。
・PTM（圧力・温度測定)システムによる粉砕過程のモニタリング記録機能を搭載しています。
・ステンレススチールジャケットにより保護された粉砕容器は容量と材質が明記されており識別は容易です。 - 信頼性設計
・メンテナンスフリーな高出力モータにより過負荷時でも定速を維持して長時間安定した運転が可能です。
・モーター冷却用に高効率ファンを内蔵しています。
・自動運転プログラム機能搭載で動作中操作者による監視は不要です。
◎仕様◎
| 型番 OSK 36QP | BM6PRO | BM20 | BM40 | BM20plus |
|---|---|---|---|---|
| 投入試料の性質 | 軟質、硬質、脆性、繊維性 | |||
| 分野 | エンジニアリング／エレクトロニクス、建築材料、農業、医薬、化学／合成材料、地質／冶金、環境／資源リカバリー、ガラス／セラミックス | |||
| 代表的な試料 | 植物材料、セメントクリンカー、コンクリート、堆肥、塗料、木炭、毛髪、触媒、化学物質、金属、炭素繊維、紙、繊維製品、セルロース、種子、粘土鉱物、コークス、石炭、ガラス、廃電子製品、鉱物、鉱石、石灰石、石膏、石英、カオリン、骨、金属酸化物、鉄鉱石、セラミックス、ポリマー、ベントナイト、顔料など。 | |||
| 粉砕方法 | 衝撃力, 摩擦力 | |||
| 試料投入サイズ | < 10 mm | < 10mm | < 10 mm | < 20 mm |
| 投入試料量 | 最大 1 x 220 ml, 最大 2 x 20 ml （粉砕ジャーを積み重ねた場合） |
最大 2 x 60 ml | 最大4 x 250 ml, 最大8 x 20ml （粉砕ジャーを積み重ねた場合） |
最大2 x 2l |
| 粉砕ジャー装填台数 | 1台 | 2台 | 4台又は2台 | 2台 |
| 粉砕粒度 | <1μｍ、コロイド粉砕の場合 <0.1μｍ | |||
| 公自転比 | 1 : -2 | 1 : -2 | 1:-2.2 | 1: -1.9 |
| 公転回転数 | 100 ～ 650 rpm | 50 ～ 650 rpm | 30 ～ 400 rpm | 30 ～ 300rpm |
| 有効公転直径 | 260mm | 290mm | 360mm | 384mm |
| ジャー遠心加速度 | 42.3g | 68.44g | 26.9g | 13.6g |
| 粉砕ジャーのサイズ | 12 ml / 25 ml / 50 ml / 80 ml / 125 ml / 250 ml / 500 ml |
12 ml / 25 ml / 50 ml / 80 ml / 125 ml | 12 ml / 25 ml / 50 ml / 80 ml / 125 ml / 250 ml / 500 ml |
1l,2l,4l |
| 積み重ね可能なジャーサイズ | 12 ml / 25 ml / 50 ml / 80 ml |
12 ml / 25 ml | 12 ml / 25 ml / 50 ml / 80 ml |
– |
| 粉砕時間の設定 | 0-999分(サイクル数 01-99) | |||
| 反転モード | あり | |||
| 休止時間 | 0-99分 | |||
| SOPを設定可 | 20 | |||
| シリアル・インターフェイス | RS 232 | |||
| 表示 | 7インチタッチスクリーン、中国語・英語・ロシア語対応、日本語追加可能 | |||
| 電源 | 単相，220 V, 50/60 Hz | |||
| 定格出力 | 750Ｗ | 750Ｗ | 1.5 kW | 2.2 kW |
| 本体サイズ W x D x H | 685x510x506mm | 685x510x506mm | 784x598x577mm | 610x820x625mm |
| 本体重量 | 125kg | 145kg | 190kg | 195kg |
| 規格 | CE | |||
◎出荷時同梱品◎
- OSK 36QP BM20/BM20Plus/BM40/BM6Pro 遊星ボールミル 本体
- 粉砕ジャー (オプションAから1種ご選択ください)
- 粉砕ボール (オプションⅮからご1種選択ください)
- 取扱説明書
- 保証書
◎オプション◎

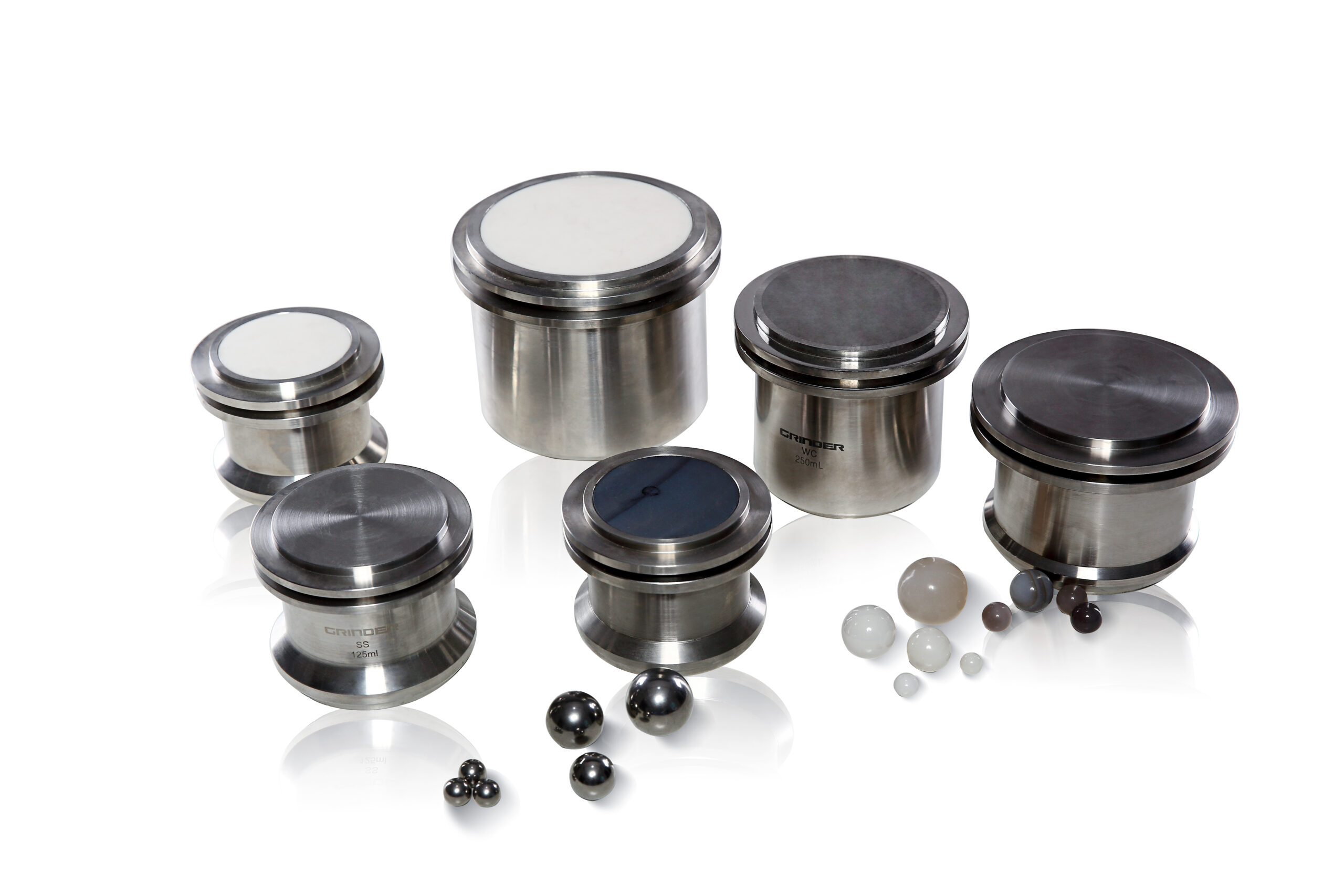

A. 粉砕ジャー

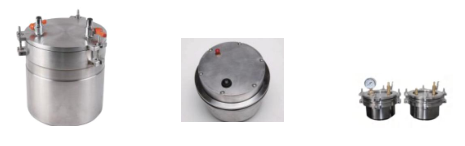

B. 圧力温度測定システム（PTM）
C. ジャーオープンナー
D. 粉砕ボール
E. 推奨ボール投入量

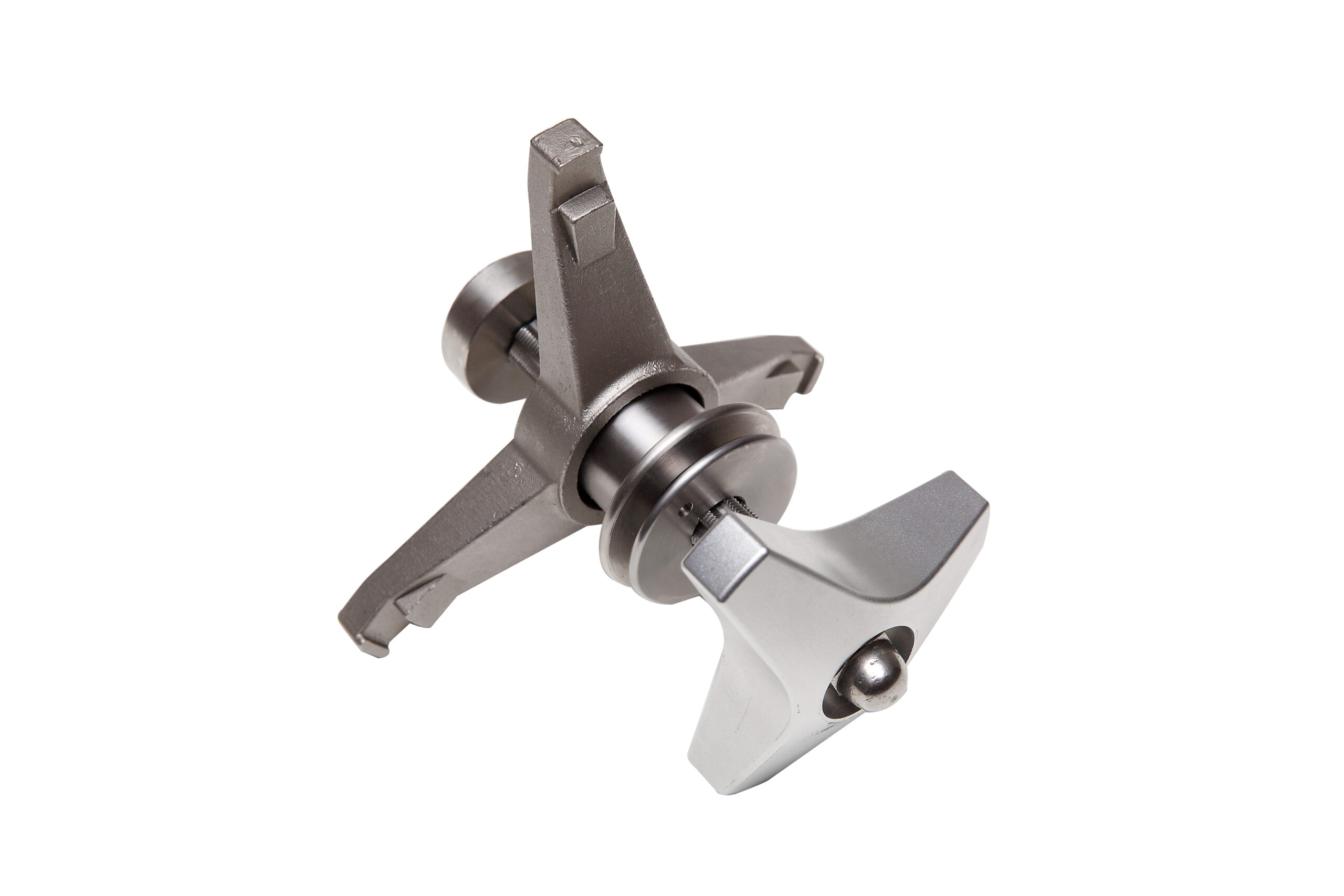

F. 安全閉鎖装置
G 通気蓋
H. Oリング
※以上の製品内容、予告なく仕様を更新する場合があります。
◎使用例◎
| 試料名 | ガラス | |
| 研磨ボール | 10mm及び3mm ジルコニアボール | |
| 試料特性 | 硬質 | |
| 研磨時間 | 30分 | |
| 備考 | 研磨容器は対称に配置すること | |
| 試料名 | 花崗岩 | |
| 研磨ボール | 10mm ステンレス鋼ボール | |
| 試料特性 | 硬質 | |
| 研磨時間 | 15分 | |
| 備考 | 研磨容器は対称に配置すること | |
| 試料名 | 真珠粉末 | |
| 研磨ボール | 3mm ジルコニアボール | |
| 試料特性 | 脆性 | |
| 研磨時間 | 6時間 | |
| 備考 | 液体・ボール・試料は適切に投入すること | |
