粉体同士の混合および粉体と結合剤による造粒を1台で行うことができるラボ用の高速混合・造粒機（HSM）です。
型番：OSK 36JQ-MG-5
◎特徴◎
・配合比率が大きく異なる材料でも高い均一性で混合可能です。
・1バッチあたり約5～10分という短時間で処理が完了します。
・排気にはバグフィルターを装備、操作者の安全に十分な対策がされています。
・非常停止ボタン装備、多重インターロック装備で高い安全性を確保できます。
・発注時に製品特性に応じたオプション装備の選択が可能です。
・多様な混合・造粒・乾燥機能により、ホルモン剤や抗がん剤の製造に対応可能です。
・設計・製造の全工程でcGMP基準および米国FDAによる要件を満たしています。
◎主な活用事例◎
- バイオ・製薬：打錠前の粉体混合および造粒
- 漢方薬：粉体と膏薬の混合
- 食品：調味料の混合および造粒
- 化学：化学材料の混合および造粒
- プラスチック粉末の混合および造粒
- 電子用金属粉末の混合および造粒

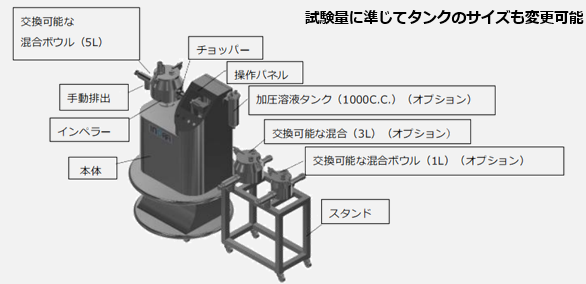

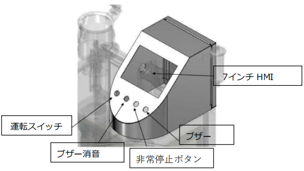

◎操作部と混合ボウル各部の様子◎
◎仕様◎
| 型番 | OSK 36JQ-MG-5 |
|---|---|
| 機能 | 混合（粉体同士）および造粒（粉体と結合液） |
| 混合ボウル容量 | 5L／バッチ （オプション：１Lまたは3L） |
| 作業容量 | 2～4L／バッチ |
| 処理量 | 1～2kg／バッチ（バルク密度：0.5） |
| 本体 | クロージャー: SUS304製 側面・背面メンテナンスドア: SUS304製 ブレーキ付き移動用キャスター装備 |
| 混合タンク | 材質: SUS304（オプションでSUS316対応） 表面仕上げ: 内面研磨: Ra 0.1-0.2μm 外面研磨: Ra 0.6-0.8μm タンク蓋に溶液投入ポート装備 バッグフィルター付き通気機構 |
| インペラー | 混合速度調節可能範囲: 30-150rpm 減速機付きサーボモーター駆動：1ｋｗ 粉末固着防止用エアパージ機能 |
| チョッパー | 材質: SUS304（オプションでSUS316対応） サーボモーター直接駆動式：400w |
| タンク蓋 | 材質: SUS304（オプションでSUS316対応） 表面仕上げ: 内面研磨: Ra 0.1-0.2μm 外面研磨: Ra 0.6-0.8μm 換気機構: フィルターバッグ付き通気管 安全装置: 蓋開放時は機械作動不可（インターロック機能付き） |
| 操作パネル | 筐体材質: SUS304 表示画面: 7インチタッチパネル式HMI（人間機械インターフェース） 制御機能:インペラー/チョッパー速度調節 造粒時間設定:0 ~ 9999秒/１０分～9999秒 |
| 安全インターロック機構 | a) 空気圧不足時: 作動不可 b) タンク蓋開放時: 作動不可 |
| 外形寸法 | 約 W770×D750×H1230 mm |
| 重量 | 300kg |
| 消費電力 | 1.4kW |
| 電源 | 単相、200~220v、50/60Hz |
※注：シャフト用エアシールの使用には、お客様にてエアコンプレッサーをご用意いただく必要があります。推奨エアコンプレッサー圧力：5kg/cm²
◎標準付属品◎
- 本体カバー：SUS304製、板厚3mm
- 混合ボウル蓋：シリコン製Oリングによるシール構造
- 排出バルブ：テフロン製、手動式
- インペラー：サーボ駆動、3枚羽根、ベアリングレス設計、回転数調整範囲 0～200 rpm
- チョッパー：サーボ駆動、4枚羽根、ベアリングレス設計、回転数調整範囲 0～3000 rpm
- インペラーおよびチョッパーの軸部：エアシール構造により粉体の侵入を防止
- 7インチHMIタッチパネル制御
- 圧縮空気：0.01μmフィルター付き
- ５L混合ボウル：交換可能設計
- 取扱説明書
- 保証書
◎オプション◎
- 接粉部材質：SUS316L に変更
- 加圧溶液タンク
- 交換用小容量混合ボウル（3L／1L）
