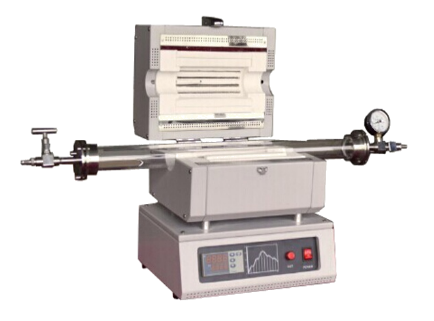

高気密設計と優れた断熱性能を兼ね備えた実験・研究用高性能ミニチューブ炉です。
型番：OSK 33LK-TM12
◎特徴◎
- 炭素鋼製外装シェル、セラミックファイバー断熱材内張り、冷却ファン付き二重構造。
- 耐熱性に優れた高品質ゴム製シールリングを採用し、高い気密性を確保。
- 30ステップのプログラム可能な温度制御、PID自動温度コントローラー搭載。
- 過昇温および熱電対断線時の異常に対する音声・視覚警報を搭載し、加熱部の電源は自動的に遮断。
- ステンレス製フランジには、ガス導入・排出用のポートおよび関連バルブ、機械式圧力計を装備。
- オプションでフロート式流量計の取り付けも可能。
◎仕様◎
| 型番 | OSK 33LK-TM12 | |
|---|---|---|
| 管外径 | 50mm | |
| 管内径 | 44mm | |
| 最高温度(℃) | 1200℃ | |
| 連続使用温度(℃) | 1100℃まで | |
| 加熱長 | 200mm | |
| 石英管全長 | 600mm | |
| フランジ構造 | ステンレス製フランジ、ガス導入口・排出口・関連バルブ・機械式圧力計付き | |
| 表示パネル | LED表示 | |
| 昇温速度 | 0〜20℃/分（推奨：0〜10℃/分） | |
| 温度均一性 | ±5℃ | |
| 温度制御精度 | ±1℃ | |
| 温度制御方式 | 30セグメント PID自動制御（SCR電力制御方式） | |
| 断熱材 | 高純度アルミナファイバー | |
| 発熱体素材 | モリブデン含有抵抗線 | |
| 熱電対 | N型熱電対 | |
| 発熱体消費電力 | 2KW | |
| 電源 | 単相 AC 100V 、50/60Hz | |

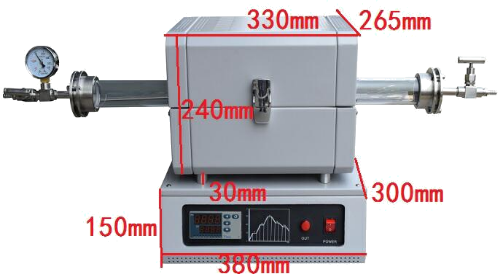

| 梱包サイズ(W×D×H) | 430×530×680mm（本体：31kg） 200×700×170mm（石英管：5kg） |
|
| 総梱包重量 | 36kg | |
◎標準構成品◎
- OSK 33LK-TM12 1200℃超小型管状炉（ミニチューブ炉） 本体
- 石英管 （1本）
- 高温用断熱手袋（1双）
- 坩堝用フック（1本）
- 扉用断熱ブロック（1対）
- 六角レンチ（1本）
- 保証期間：1年間（※発熱体および消耗部品は保証対象外）
- 取扱説明書
◎オプション◎
- マスフローコントローラー（MFC）
- フロート式流量計
- 炉心管（石英、アルミナ等）
- 真空ポンプ
- デジタル真空計

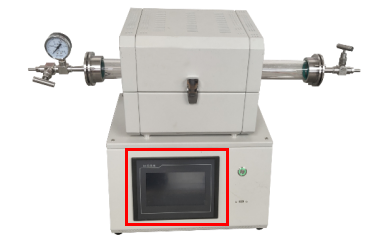

- タッチパネル式LCD操作画面

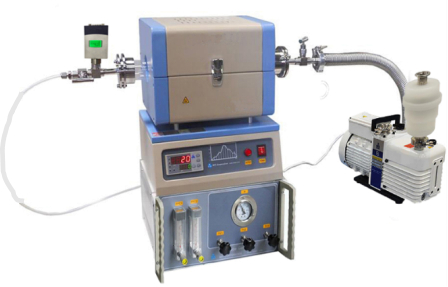

◎構成例◎
- 構成：
- ミニチューブ炉
- 真空ポンプ（到達真空度：10Pa）
- デジタル真空計
- 2チャンネルのフロート式流量計（筐体付き）
