OSK 33LK-Tシリーズ 1200-1700℃ 管状炉(チューブ炉)

真空または各種雰囲気での焼結・アニール・ろう付けに対応したチューブ炉。石英管またはアルミナ管、真空フランジ、機械式圧力計を標準装備。

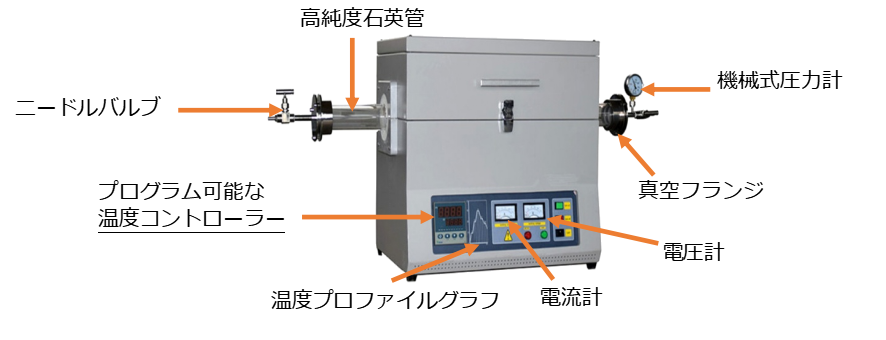

 OSK 33LK-T12

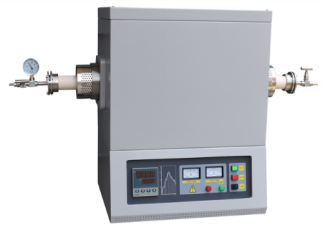

  OSK 33LK-T14/17

型番:OSK 33LK-Tシリーズ

◎特徴◎

  • PID自動温度コントローラー、30セグメントの温度プログラム設定対応。
  • 設定温度および実測温度のデジタル表示機能。
  • アルゴンガスや窒素ガスなど不活性ガス用の導入・排気口付き。
  • 独自設計の筐体構造で操作が簡単。
  • 過昇温および熱電対断線時には音声と光の警報を発し、加熱部の電源が自動遮断される安全設計。
OSK 33LK-T12
管径Φ60、二温区構造、
加熱ゾーン長さ:220mm+220mm

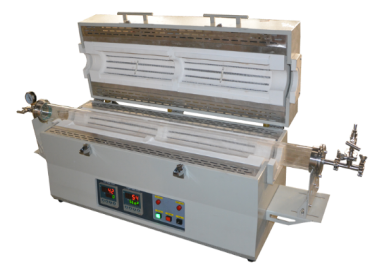

OSK 33LK-T12
管径Φ80、二温区構造、
加熱ゾーン長さ:300mm+300mm



◎仕様◎



型番    OSK 33LK T-12 T-14 T-17
最高温度(℃) 1200℃ 1400℃ 1700℃
連続使用温度(℃) 1100℃まで 1300℃まで 1600℃まで
昇温速度 0〜20℃/分(推奨:0〜10℃/分)
温度制御精度 ±1℃
温度制御方式 30セグメント PID自動制御(SCR電力制御方式)
加熱ゾーン長さ(mm) 300 / 440 / 660(カスタマイズ対応)
温度ゾーン 単一/二重/多重(カスタマイズ対応)
炉体内張材質 高純度セラミックファイバー
発熱体素材 モリブデン含有抵抗線 SiCヒーター MoSi₂ヒーター
熱電対タイプ N S B
安全機能 過昇温・熱電対断線時に視覚・聴覚アラーム、加熱部電源自動遮断
フランジ構造 ステンレス製フランジ、ガス導入口・排出口・関連バルブ・機械式圧力計付き
外装材質 高品質炭素鋼(粉体塗装)
標準管材

石英管1本

(開閉扉付き)

アルミナ管1本

(扉なし)

電源  単相 AC 100V 又は 三相 AC 200V、50/60Hz
石英管外径(mm)
Φ60 Φ80 Φ100 Φ120
アルミナ管外径(mm)
Φ60 Φ80

◎標準構成品◎

  • OSK 33LK-Tシリーズ 1200-1700℃ 管状炉(チューブ炉) 本体
  • 石英管 または アルミナ管 (1本)
  • フランジ・フランジスタンド
  • 高温用断熱手袋(1双)
  • 坩堝用フック(1本)
  • 扉用断熱ブロック(1対)
  • 六角レンチ(1本)
  • 保証期間:1年間(※発熱体および消耗部品は保証対象外)
  • 取扱説明書

◎オプション◎

  • マスフローコントローラー(MFC)
  • フロート式流量計
  • 炉心管(石英、アルミナ等)
  • 真空ポンプ
  • デジタル真空計
  • タッチパネル式LCD操作画面
  • スライドレール

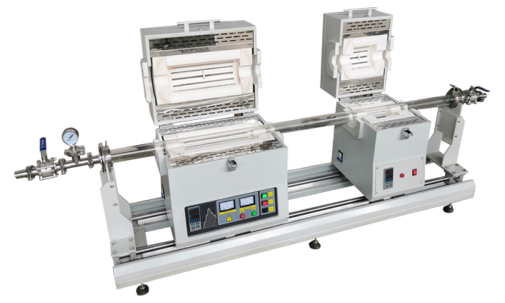

構成例

  • 構成
    1. OSK 33LK-T14/17 チューブ炉+アルミナ管
    2. フランジスタンド
    3. フロート式流量計 ×1
    4. ロータリーベーン真空ポンプ
    5. デジタル真空計



  • 構成
    1. OSK 33LK-T12 チューブ炉+石英管
    2. 炉1: 管径 Φ60、加熱ゾーン長さ 300mm
    3. 炉2: 管径 Φ60、加熱ゾーン長さ 100mm
    4. スライドレール

PDFカタログ
