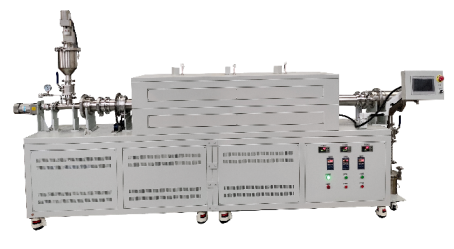

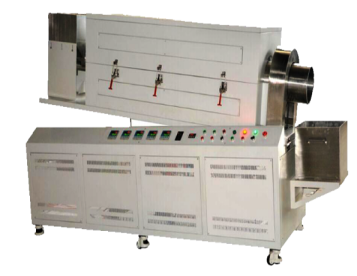

OSK 33LK-RT14は、最大1400℃対応の高性能回転管式炉で、 各ゾーン独立制御と回転・傾斜機能を備えた連続熱処理に最適なモデルです。 ムライト管および310Sステンレス管の両方に対応し、幅広い熱処理ニーズに柔軟に対応します。
型番：OSK 33LK-RT14
◎特徴◎
- 均一加熱を実現する回転式チューブ構造を採用。
- 各ゾーン独立制御の設計により、高い温度均一性を確保。ゾーンごとの滞留時間調整も可能。
- 傾斜角度の調整により、試料の前進時間も制御可能。
- 過昇温および熱電対断線時の異常に対する音声・視覚警報を搭載し、加熱部の電源は自動的に遮断。
- 両端が開放型の設計。※
- PID制御・30セグメントプログラム可能な温度コントローラーを搭載。
- チューブはムライト管または310Sステンレス鋼管のいずれかを用途に応じて選択可能。
- 供給ボックスと排出ホッパーが装備されており、スクリュー供給による連続運転が可能。
- チューブ回転および供給モーターはインバーター制御により高精度運転を実現。
※ 不活性ガスや反応ガス下での密閉加熱が必要な場合は、別途対応いたします。
備考：
- 温度、処理量、排出時間など、お客様の実際のご要望に応じてカスタマイズ設計が可能です。
- 炉の構造は、バッチ式（供給ホッパーおよび排出ホッパーなし）または連続式のいずれにも対応できます。
◎仕様◎
| 型番 | OSK 33LK-RT14 | |
|---|---|---|
| 最高温度(℃) | 1400℃ | |
| 昇温速度 | 0〜20℃/分（推奨：0〜15℃/分） | |
| チューブ外径 | 130mm（カスタマイズ対応） | |
| 加熱長 | 合計1000mm（300＋400＋300mm） （カスタマイズ対応） | |
| 加熱ゾーン数 | 3ゾーン独立制御（カスタマイズ対応） | |
| 炉体開閉方式 | 電動開閉式 | |
| 回転速度 | 1RPM以下 調整可能 | |
| 最大傾斜角度 | 10° | |
| 発熱体 | SiC（炭化ケイ素）ヒーター | |
| 表示パネル | LED表示 | |
| 供給ホッパー容量 | 5L | |
| 排出ホッパー容量 | 5L | |
| 供給方式 | スクリュー（らせん）供給方式 | |
| 温度制御方式 | PID自動制御（SCR電力制御方式） | |
| 断熱材 | 高純度アルミナファイバー | |
| 熱電対 | S型 | |
| 消費電力 | 24KW | |
| 電源 | 三相 AC 200V 、50/60Hz | |
| チューブ材質 | ムライト | 310S ステンレス鋼 |
|---|---|---|
| 最大使用温度(℃) | 1300℃（短時間：1400℃） | 1000℃（短時間：1100℃） |
◎標準構成品◎
- OSK 33LK-RT14 1400℃ 回転式管状炉 本体
- ステンレス製フランジおよび接続部品 一式
- 310Sステンレス管 （1本）
- ムライト管（2本）
- 熱電対（1本）
- 予備加熱棒（2本）
- 高温用断熱手袋（1双）
- 坩堝用トング（1本）
- 六角レンチ（1本）
- 保証期間：1年間（※発熱体および消耗部品は保証対象外）
- 取扱説明書
