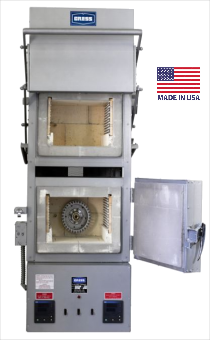

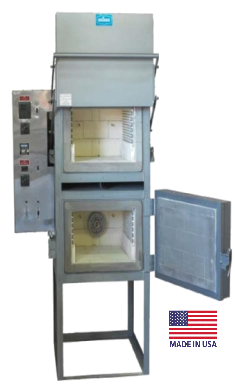

・焼入炉、焼戻しまたは焼鈍し用の焼戻炉、さらに焼入槽を、最小限の設置スペース内で使用したい方向けに設計されています。2つの炉室により、焼入後に焼入炉が低温まで冷却されるのを待つことなく、すぐに焼戻しや焼鈍しを行うことが可能です。
型番：OSK 33DS C5シリーズ
◎特徴◎
① 制御
- 両炉室にはそれぞれ独立した電子制御装置、熱電対、ソリッドステートリレーが搭載されています。
- オートチューニング機能付きマイクロプロセッサ制御により、±0.25%の高精度な温度制御が可能です。
- 各炉室には安全ドアスイッチが装備されており、ドアが開くとその炉室のヒーターおよび送風機への電力が遮断されます。
② 発熱体
- 合金製ヒーター線がコイル状に巻かれ、交換が容易な磁器プレートに取り付けられて炉室の側壁に設置されています。
③ 構造
- 筐体は亜鉛メッキ鋼板で構成され、アングル鋼フレームに取り付けられています。
- 炉室間には空気循環用のスペースが設けられています。
- 焼入槽は下段炉室の下に収納されており、使用時には引き出してご利用いただけます。
- 制御パネルの前面は高級感のあるヘアライン仕上げのステンレススチールです。
- 上段炉室の扉は垂直方向に開閉し、下段炉室の扉は横にスイングします。
- 下段扉には耐久性の高いクロムメッキラッチが装備されており、確実にロックできます。
- 下段炉室にはステンレス製の遠心ファンが搭載されており、温度の均一性を確保するために炉内の空気を循環させます。
- ファンは1/4馬力のモーターで駆動されます。
- 制御盤の側面パネルは取り外し可能で、制御機器や配線へのアクセスも容易です。
④ 焼入槽
- 多くのデュアルユニットには、キャスター付きの溶接鋼板製焼入槽が標準装備されています。
⑤ シール
- 最高使用温度2250°F（約1232℃）の炉室には、不活性保護雰囲気対応の標準ドアシールが装備されています。
◎仕様◎
| 型番 OSK 33DS | C5-A | C5-B | C5-C | C5-D | C5-E | C5-F | C5-G | |
| 上部炉 最高使用温度 | 2250°F（約1,232℃） | |||||||
| 下部炉 最高使用温度 | 1250°F（約677°C） | |||||||
| 上部炉内寸法 | 幅 | 10.5in約27cm | 12in約31cm | 16in約41cm | ||||
| 奥行 | 13in約33cm | 20in約51cm | 32in約81cm | 40in約102cm | 32in約81cm | |||
| 高さ | 8 in 約20cm | 12in約31cm | 8in約20cm | 10in約27cm | 12in約31cm | |||
| 下部炉内寸法 | 幅 | 10.5in約27cm | 12in約31cm | 16in約41cm | ||||
| 奥行 | 10in約27cm | 17in約43cm | 29in約74cm | 37in約94cm | 29in約74cm | |||
| 高さ | 8 in 約20cm | 12in約31cm | 8in約20cm | 10in約27cm | 12in約31cm | |||
| 本体寸法 | 幅 | 25in約64cm | 38in約97cm | 38in約97cm | 36in約91cm | 43in約109cm | ||
| 奥行 | 35in約89cm | 48in約122cm | 50in約127cm | 58in約147cm | 60in約152cm | |||
| 高さ | 45in約114cm | 57in約145cm | 65in約165cm | 56in約142cm | 62in約158cm | 66in約168cm | ||
| 重量 | 400lb 約181 kg |
800lb 約363 kg |
950lb 約431 kg |
900lb 約409 kg |
1400lb 約635 kg |
1400lb 約635 kg |
1400lb 約635 kg |
|
| 入力電力 | 8.3 kW | 10.6 kW | 20.5kW | |||||
| 電源 | AC 200V 単相 または 三相 、50/60Hz | |||||||
※1 記載の寸法および重量は、米国メーカーの仕様に基づき、in および lb 表記から国内向けに cm および kg へ換算した 参考値です。実際の数値は若干異なる場合があります。
※2 製品仕様は予告なく変更される場合がございます。
◎標準構成品◎
- OSK 33DS C5シリーズ デュアル炉（二室炉／二連炉） 本体
- 取扱説明書
◎オプション◎
- 警報ブザー付き
- 過昇温防止機能（ハイリミットコントロール）
- 保護不活性雰囲気用ガス導入口（インレットポート）
