・焼戻し炉は、焼戻し、焼鈍、応力除去処理などの低温処理に使用される工業炉です。一般的に、赤熱温度以下の領域で動作し、対流熱伝達によって工具鋼などの被処理物に熱を供給します。より高効率な熱伝達を実現するため、加熱室内にステンレス製ファンが内蔵されており、強制対流によって±6°C（±10°F）以下の優れた温度均一性を実現しています。標準の最高温度は677°C（1250°F）ですが、オプションで1093°C（2000°F）の高温仕様も選択可能です。温度均一性を確保するため、ステンレス製ファンとモーターが搭載されています。

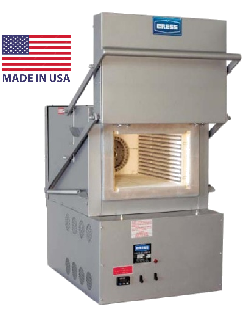

型番：OSK 33DS C4シリーズ
◎特徴◎
① 温度範囲：149～677°C（300～1250°F）
② 温度制御
- オートチューニング機能付きマイクロプロセッサベースの温度コントローラーとソリッドステートリレーによる高精度な温度制御。
③ 発熱体
- 合金線の発熱体をコイル状にし、交換が容易な磁器プレートに取り付けて炉内側壁に設置。
④ 構造
- 筐体は厚鋼板製で、表面はグレーハンマートーン塗装仕上げ。
- カウンターウェイト付きで操作性に優れたドアは、上方向かつ前方へ開く設計となっており、高温部が作業者の方を向かない安全設計。
- 炉壁およびドアは高品質の断熱耐火レンガで構成され、1800°F（約982℃）対応のブロック断熱材で補強。
- 電源コードとプラグが標準で付属します。
⑤ 安全スイッチ
- 扉に2重の安全スイッチを搭載。
- 扉を開くと、発熱体およびファンモーターへの電力供給が自動的に遮断される。
⑥ シール
- 炉体との接触部にはKaowool®製ロープシールを使用し、気密性を確保。
◎仕様◎
| 型番 OSK 33DS | C4-A | C4-B | C4-C | C4-D | C4-E | C4-F | C4-G | |
| 最大間欠使用温度 | 1250°F（約677°C） | |||||||
| 最大連続使用温度 | 1000°F（約538°C） | |||||||
| チャンバー寸法 | 幅 | 12 in 約31cm | 16 in 約41cm | |||||
| 奥行 | 17in約43cm | 29in約74cm | 37in約94cm | 17 in 約43cm | 29in約74cm | |||
| 高さ | 8 in 約20cm | 12in約31cm | 10in約25cm | 12in約31cm | 10in約25cm | |||
| 本体寸法 | 幅 | 25 in 約64cm | 29 in 約74cm | |||||
| 奥行 | 43in約109cm | 54in約137cm | 62in約158cm | 43 in 約109cm | 54in約137cm | |||
| 高さ | 28 in 約71cm | 32in約81cm | 31in約79cm | 33in約84cm | 31in約79cm | |||
| 重量 | 400lb 約181 kg |
500lb 約227 kg |
700lb 約318 kg |
550lb 約250 kg |
500lb 約227 kg |
650lb 約295 kg |
600lb 約272 kg |
|
| 入力電力 | 3.5kW | 5kW | 3.5kW | 6kW | 7kW | |||
| 電源 | AC 200V 単相 または 三相 、50/60Hz | |||||||
※1 記載の寸法および重量は、米国メーカーの仕様に基づき、in および lb 表記から国内向けに cm および kg へ換算した 参考値です。実際の数値は若干異なる場合があります。
※2 製品仕様は予告なく変更される場合がございます。
◎標準構成品◎
- OSK 33DS C4シリーズ 677°C 卓上型焼戻し炉 本体
- 取扱説明書
◎オプション◎
- 過昇温防止用リミットコントローラー
- 専用架台および焼入れ槽
