OSK 23TN100 油圧リニアアクチュエータ

型番:OSK 23TN100 油圧リニアアクチュエータ

◎特徴◎

  • 数年かけて開発されたSTC-500油圧サーボ制御装置は、0.01~100Hzのテストが可能で、荷重、ストローク、歪みはPC上で 直接制御するか、スタンドアロンで行います。

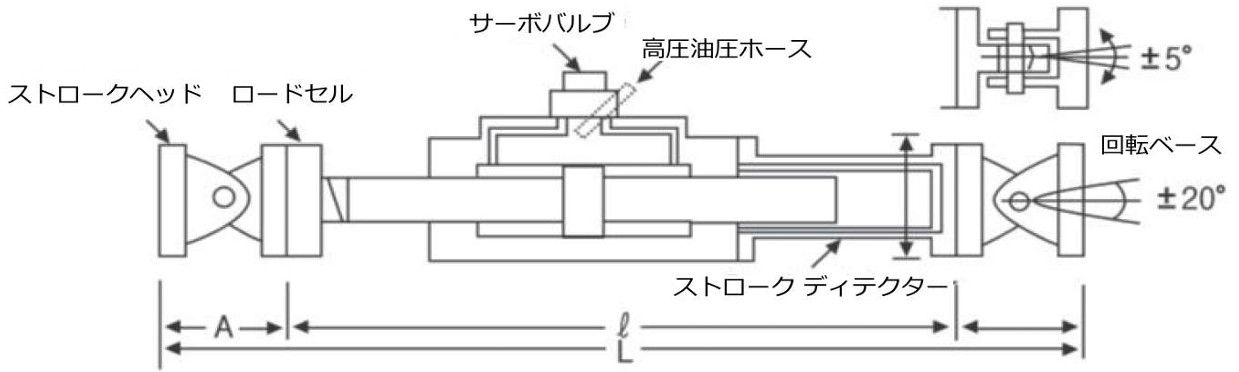

  • ストロークヘッド、回転ベース、圧縮プレート、PCシステム、N.I16ビットA/D、16ビットD/Aトランスデューサーが 標準装備されています。
  • 高密度(±0.5%)と耐久性のため、主要計測機器はSENSOTECロードセル、SANTEST LVDT、MOOGサーボバルブ、N.I16ビットA/D、16ビットD/Aトランスデューサーなど、世界的メーカーの製品を使用して、システムを組めます。
  • 各種テストを行うための治具装置も迅速に供給します。
  • ソフトウェアSACTプログラムは、さまざまなモデルがあり、使いやすいです。制御とデータ取得を同時に行うPC上で動作します。試験と同時にリアルタイムで荷重・応力対変位グラフ、荷重・応力・変位対時間グラフ、荷重・応力・変位対時間グラフをグラフィックモニターに表示します。試験は結果値を見ながら行い、保存・印刷します。使用中に修正が必要になった場合も簡単にアップグレードできます。
  • 変位、荷重、振動、ひずみなどを高精度に測定する16ビットの最適な動・静ひずみ計(オプション)を低価格で提供します。

◎仕様◎

動的アクチュエータ 静的アクチュエータ
タイプ 試験力 有効ストローク サイズ タイプ 試験力 有効ストローク サイズ
(kN) (mm) L (kN) (mm) L
STC-10D ±100 ±100 1000 1600 STC-10S ±100 100 600 1200
300 750 1350
STC-20D ±200 ±100 1200 1800 STC-20S ±200 150 750 1300
300 850 1650
STC-50D ±500 ±150 1450 2250 STC-50S ±500 150 800 1600
300 900 1750
STC-100D ±1,000 ±150 1800 2600 STC-100S ±1,000 150 900 1700
300 950 1850
STC-200D ±2,000 ±200 2000 2500 STC-200S ±2,000 300 1100 2050
STC-500D ±5,000 ±250 2300 3000 STC-500S

+5,000

-3000

500 1500 2000

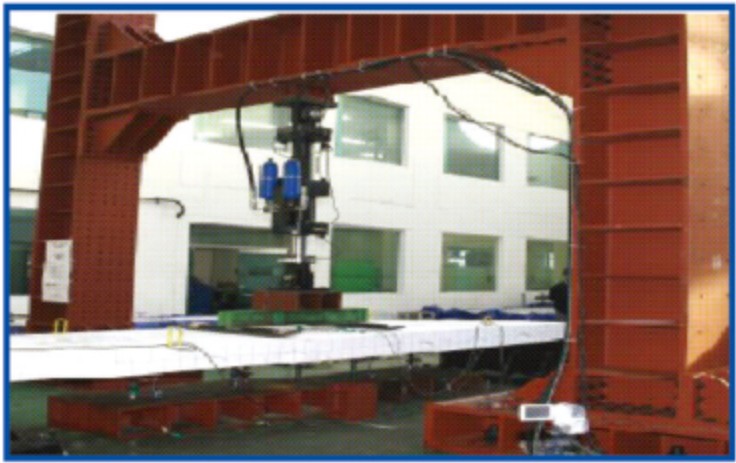

多様な試験システム

アクチュエータに油圧パワーユニット・油圧ポンプユニット・制御装置、試験治具などを組み合わせてシステム構築ができます。

  1. 建築、土木、その他構造物の各種波形による 一時制御量(荷重、変位、ひずみ)の強度試験
  2. 地震等に伴う構造物の挙動試験
  3. 自動車や車両の走行時に受ける動的荷重のシミュレーション
  4. 重機部品の動作時に受ける動的荷重の耐久試験
  5. 地上を走行する大型車両、地下の資材(電気、ガス等の 主要設備)、建物表面から受ける荷重の耐久実験
