電気炉

加熱処理に欠かせない電気炉。　耐久性のある欧州製、機能価格比に優れたアジア製の灰化炉、管状炉、昇降式炉などを揃えました。

OSK55DB121チャンバー炉
チャンバー炉・灰化炉・マッフル炉
管状炉・チューブ炉
昇降式電気炉
宝飾品鋳造関連装置

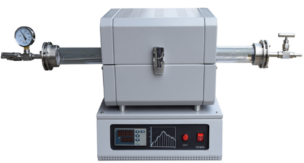

OSK 93TI136　1200℃超小型管状炉

開き戸付き、ガス雰囲気使用の小型管状炉です。

型番：OSK 93TI136

実際サイズ比較
正面
右側

◎特徴◎

  • 常用温度1000°C以下の運転に適します。
  • プログラマブルコントローラ内蔵。
  • 二重ハウジング構造で表面温度を低く保ちます。
  • Kanthal発熱体により、優れた耐久性を持ちます。
  • ガス交換実験に適します。
  • セラミック製断熱材により、軽量且つ温度上昇速度が速いです。
  • 便利なデザインにより、試料のセットや取出しが容易。
  • 過熱防止装置付き/CE認証品。
  • チューブの材質：石英、アルミナ、合金。

◎仕様◎


型番   　 OSK 93TI136
最高温度(℃) 1200℃
常用温度(℃) 1000℃まで
管外径 30ｍｍ
温度コントローラー プログラマブルコントローラ（SP540）
センサー Kタイプ
加熱長 150mm
ヒーター消費電力 800W
発熱体素材 KANTHAL社A-1 FeCrAl合金 採用
断熱材 セラミック
電源 単相AC100V 50/60Hz 8A、単相AC200V 50/60Hz 4A
外形寸法(W×D×H) 280×234×303mm
安全装置 停電復帰後自動的リセット、設定時間到達知らせブーザー、過熱防止装置付き

◎標準構成品◎

  • OSK 93TI136　1200℃超小型管状炉　本体
  • 取扱説明書

◎オプション◎

  • ALICAT社マスフローコントローラ（MFC）と背圧弁（BPR）
  • 移動式フード
  • 炉心管（石英、アルミナ等）
  • 真空ポンプ
  • アクセサリー
移動式フード使用例

◎ガスフローパッケージ◎

構成

  • OSK 93TI136　1200℃超小型管状炉　本体
  • ガス流量計
  • ステンレススチールパイプ　＆　コネクター
  • ガスシーリングマスク
  • 石英チューブ

◎チューブ炉パッケージ◎

構成

  • ガスフローパッケージ
  • チラー
  • 真空ポンプ

◎PDFカタログ◎

OSK 93TI136ダウンロード

このページを観た人はこのような製品も見ています。

1200℃真空マッフル炉
超小型汎用管状炉
1200℃回転式管状炉

OSK 93TIシリーズ　アクセサリー

電気炉用アクセサリーです。

◎セラミック製◎

  • ボート型るつぼ
型番 axbxH(mm)
641 312 214 200 (214/2) 75x13x8
641 312 214 300 (214/3) 105x14x9
641 312 214 400 (214/4) 85x13x8
641 312 214 800 (214/8) 90x13x8
  • るつぼL型、M型、H型用蓋
型番 D1xD2(mm)
641 321 000 301 (D/30) 30×34
641 321 000 351 (D/35) 35×39
641 321 000 401 (D/40) 40×44
641 321 000 451 (D/45) 45×49
641 321 000 501 (D/50) 50×54
641 321 000 601 (D/60) 60×64
641 321 000 701 (D/70) 70×74
641 321 000 801 (D/80) 80×84
  • るつぼL型
型番 DxH(mm) V/ml approx.
641 321 100 301 (1/30) 30×19 5
641 321 100 351 (1/35) 35×22 10
641 321 100 401 (1/40) 40×25 17
641 321 100 451 (1/45) 45×28 21
641 321 100 501(1/50) 50×32 34
641 321 100 601 (1/60) 60×38 62
641 321 100 701 (1/70) 70×44 91
  • るつぼM型
型番 DxH(mm) V/ml approx.
641 321 200 301 (2/30) 30×25 10
641 321 200 351 (2/35) 35×28 12
641 321 200 401 (2/40) 40×32 20
641 321 200 451 (2/45) 45×36 30
641 321 200 501 (2/50) 50×40 45
641 321 200 601 (2/60) 60×48 80
641 321 200 701 (2/70) 70×56 120
641 321 200 801 (2/80) 80×62 200
  • るつぼH型
型番 DxH(mm) V/ml approx.
641 321 300 301 (3/30) 30×38 15
641 321 300 351 (3/35) 35×44 26
641 321 300 401 (3/40) 40×50 35
641 321 300 451 (3/45) 45×56 50
641 321 300 501 (3/50) 50×62 72
641 321 300 601 (3/60) 60×75 120
  • るつぼ（蓋付き）
型番 DxH(mm) V/ml approx.
641 321 301 000 (0301) 43×27 19
  • グーチるつぼ
型番 DxH(mm) V/ml approx.
641 321 234 101 (234/1) 30×36 17
641 321 234 301 (234/3) 35×43 25
641 321 234 401 (234/4) 39×49 35
641 321 234 501 (234/5) 60×71 120
  • 長型るつぼ
型番 DxH(mm) V/ml approx.
641 322 203 101 (203/1) 30×15 8
641 322 203 201 (203/2) 40×20 21
641 322 203 301 (203/3) 50×25 35
641 322 203 401 (203/4) 60×30 64
641 322 203 501 (203/5) 70×35 103
  • 角型るつぼ
型番 axbxH(mm) V/ml approx.
641 322 255 101 (255/1) 50x35x12 6
641 322 255 201 (255/2) 62x40x12 13
641 322 255 221 (255/2a) 74x49x14 28
641 322 255 301 (255/3) 95x65x14 40
  • 蒸発用丸型お皿
型番 DxH(mm) V/ml approx.
641 322 206 101 (206/1) 50×20 20
641 322 206 121 (206/1a) 63×25 30
641 322 206 201 (206/2) 80×32 60
641 322 206 221 (206/2a) 81×38 107
641 322 206 301 (206/3) 94×42 140
641 322 206 321 (206/3a) 100×40 150
641 322 206 411 (206/4/0) 125×50 285
  • 蒸発用丸型お皿
型番 DxH(mm) V/ml approx.
641 322 207 301 (207/3) 96×30 110
641 322 207 401 (207/4) 110×37 160
  • 蒸発用平型お皿
型番 DxH(mm) V/ml approx.
641 322 208 101 (208/1) 60×14 20
641 322 208 301 (208/3) 80×20 55
641 322 208 401 (208/4) 100×25 110
641 322 208 501 (208/5) 130×30 250
  • 蒸発用平型お皿
型番 DxH(mm) V/ml approx.
641 322 274 101 (274/1) 54×22 22
641 322 274 121 (274/1a) 70×30 62
641 322 274 201 (274/2) 86×33 93
641 322 274 301 (274/3) 98×40 154
641 322 274 401 (274/4) 112×50 265
  • 乳鉢（素焼き）
型番 DxH(mm) V/ml approx.
641 331 211 100 (211a/1) 56×36 30
641 331 211 100 (211a/1/0) 63×41 70
641 331 211 100 (211a/2a) 90×56 160
641 331 211 100 (211a/3a) 125×71 400
  • 乳棒（素焼き）
型番 DxL(mm)
641641 331 212 200 (212/2) 20×88
  • 乳棒（素焼き）
型番 DxL(mm)
641 331 213 000 (213a/0) 14×54
641 331 213 100 (213a/1) 24×115
641 331 213 200 (213a/2) 30×135
641 331 213 300 (213a/3) 36×150
641 331 213 400 (213a/4) 42×175
641 331 213 500 (213a/5) 55×210
  • 乳棒（つや出し加工）
型番 DxL(mm)
641 331 213 201 (213b/2) 30×135
641 331 213 301 (213b/3) 36×150
  • ブフナーロート
型番 D1xD2xD3xH1xH2(mm) V/ml approx.
641 332 237 101 (237/1) 48x38x1x24x43 35
641 332 237 201 (237/2) 62x45x1x30x64 70
641 332 237 301 (237/3) 77x58x1x35x64 120
641 332 237 401 (237/4) 97x70x2x40x71 240
641 332 237 501 (237/5) 116x95x2x49x83 400
641 332 237 601 (237/6) 130x110x2x52x85 600
  • スパチュラ+スプーン
型番 L(mm)
641 334 218 101 (218/1) 103
641 334 218 121 (218/1a) 148
641 334 218 131 (218/1b) 164
641 334 218 201 (218/2) 187
641 334 218 221 (218/2a) 200
641 334 218 301 (218/3) 250
  • デシケーター用プレート
型番 D(mm)
641 333 138 201 (138/2) 140
641 333 138 301 (138/3) 190
641 333 138 401 (138/4) 235
641 333 138 501 (138/5) 280
  • デシケーター用プレート
型番 D(mm)
641 333 238 521 (238/5a) 189
641 333 238 821 (238/8a) 241
641 333 238 991 (238/10a) 290
  • くぼみ付きプレート
型番 axbxc(mm) Qty/cavites
641 333 263 501 (263/5) 112x81x25 6
641 333 263 601 (263/6) 115x91x17 12

◎アルミナ製◎

型番 Capa(ml) Size Max Temp 蓋
SH-ALC-10B 10 ml ø29xh30mm 1700℃ SH-ALC-10L
SH-ALC-20B 20 ml ø39xh29mm SH-ALC-20L
SH-ALC-30B 30 ml ø52xh39mm SH-ALC-30L
SH-ALC-50B 50 ml ø61xh49mm SH-ALC-50L
SH-ALC-100B 100 ml ø72xh58mm SH-ALC-100L
SH-ALC-150B 150 ml ø81xh67mm SH-ALC-150L
SH-ALC-200B 200 ml ø86xh70mm SH-ALC-200L
SH-ALC-250B 250 ml ø92xh75mm SH-ALC-250L
SH-ALC-300B 300 ml Ø97×h76mm SH-ALC-300L
SH-ALC-500B 500 ml ø110xh105mm SH-ALC-500L

◎ガスシーリングマスク◎

シーリングマスク＆リーク防止水冷システム
型番 Material
SH-SM-50 50Φ TUBE用, Aluminum(Option: SUS), 2ea/pack
SH-SM-60 60Φ TUBE用, Aluminum(Option: SUS), 2ea/pack
SH-SM-80 80Φ TUBE用, Aluminum(Option: SUS), 2ea/pack
SH-SM-100 100Φ TUBE用, Aluminum(Option: SUS), 2ea/pack
SH-SM-120 120Φ TUBE用, Aluminum(Option: SUS), 2ea/pack
SH-SM-200 200Φ TUBE用, Aluminum(Option: SUS), 2ea/pack
SH-SM-274 274Φ TUBE用, Aluminum(Option: SUS), 2ea/pack

◎石英製◎

  • ボート型
型番 Size (ml.LxWxH) Temp-Limit
SH-QB-2 2ml, 15×48×8mm  Operation Temp 1100℃
Max Temp 1250℃
SH-QB-3 3ml, 16×77×10mm
SH-QB-5 5ml, 20×77×11mm
SH-QB-8 8ml, 20×92×11mm
SH-QB-10 10ml, 20×102×11mm
SH-QB-15 15ml, 27×105×11mm
  • 棚板
型番 Size(WxDxH) Thickness
SH-QTS-100 100x100x35mm 3t
SH-QTS-190 190x190x40mm 3t
SH-QTS-290 290x290x40mm 3t
SH-QTS-390 390x390x40mm 4t
SH-QTS-490 490x490x40mm 4t
  • るつぼ
型番 Capa(ml) Size Temp-Limit
SH-QC-30 30 ml ø47, ø25xh36mm Operation Temp 1100℃
Max Temp 1250℃
SH-QC-50 50 ml ø54, ø34xh42mm
SH-QC-100 100 ml ø70, ø34xh55mm
  • ウェハーキャリア
型番 wafer Capa Size(WxDxH) Temp-Limit
SH-QWC-2 2″ 25ea 59x148x20mm  Operation Temp1100℃
Max Temp 1250℃
SH-QWC-4 4″ 25ea 107x148x40mm
SH-QWC-6 6″ 25ea 157x152x55mm
SH-QWC-8 8″ 25ea 206x156x70mm

** オーダーメイド可能 **

  • ガスディフューザー
型番 Material
SH-QDS-50 50Φ TUBE用, Quartz gas diffuser, 外径 44Φ
SH-QDS-80 80Φ TUBE用, Quartz gas diffuser, 外径 73Φ
SH-QDS-100 100Φ TUBE用, Quartz gas diffuser, 外径 93Φ
SH-QDS-120 120Φ TUBE用, Quartz gas diffuser, 外径 113Φ
SH-QDS-200 200Φ TUBE用, Quartz gas diffuser, 外径 189Φ
SH-QDS-250 250Φ TUBE用, Quartz gas diffuser, 外径 239Φ

◎耐熱グローブ◎

型番 Size Material Temp-Limit
SH-SG-900 350mm Para Aramid, Oxy PAN, 棉（内側） Max 900℃

◎るつぼ用トング◎

型番 Openning Size(Φ) Length
SH-CT-300 2~30 Φ 300mm
SH-CT-400 2~30 Φ 400mm
SH-CT-500 2~30 Φ 500mm

OSK 93TI153　1200℃回転式管状炉（ステンレス炉心管)

バイオマス、セラミック、セメント、リチウム電池、CVD、焼成、熱分解プロセス等に幅広く使える実験室及び小規模生産用ロータリーキルンです。

型番：OSK 93TI153

◎特徴◎

  • 常用温度1000°C以下の運転に適します。
  • 原料投入部、回転機構、電気炉、回収部で構成され、連続運転できる。
  • 炉心管内部全体の運転状況の観察が容易な石英観察口を装備。
  • 炉心管が簡単に交換できる。
  • 真空工程対応の完璧なガスシーリング構造。
  • 加熱プログラムを記憶可能な温度調節器（2プログラム計30セグメント）3基内蔵。
  • 過熱防止装置付き/CE認証品。
  • 最低回転速度(0.7rpm)でもスムーズで安定的に回転。
  • 熱分解用に使用する場合、後端部にコールドトラップと連結使用可能。

◎仕様◎


型番   　OSK 93TI153 -2 -3
最高温度(℃) 1200℃
常用温度(℃) 1000℃
加熱ゾーン 300mm x 2 300mm x 3
炉心管 Φ140ｍｍ x 1500mm Φ140mm x 2000mm
温度コントローラー プログラマブルコントローラ（SP590）
センサー Kタイプ
ヒーター消費電力 6kW 9kW
加熱ジャケット（オプション） Max 400℃、左右一個ずつ、コントローラー付き
原料投入部 2L（ステンレス）
回収部 2L（ステンレス）
発熱体素材 KANTHAL社A-1
回転速度 0.7～14rpm
投入速度 0.5～10 RPM
炉心管傾斜度 0～15°
断熱材 セラミックファイバー
ガスポート ¼” チューブ、バルブ付き
ガス排出口 KF25、バルブ付き
電源 単相AC200V 50/60Hz 30A 単相AC200V 50/60Hz 45A
外形寸法(W×D×H) 2025x550x1385mm 2525x550x1385mm

◎標準構成品◎

  • OSK 93TI153 1200℃回転式管状炉
  • ステンレス炉心管
  • 取扱説明書

◎オプション◎

  • 常用温度を1100℃まで変更
  • ALICAT社マスフローコントローラ（MFC）と背圧弁（BPR）
  • 排気(タール等)ガス凝縮防止用加熱ジャケット（Max.400℃）
  • 水分、粘性を持っている有機物複合素材(食品廃棄物、家畜糞尿など)用の打撃式バイブレーター
  • PC用制御ソフトウェア
  • チラー
  • 溶媒回収用トラップ
  • 真空ポンプ
  • 移動式フード

◎PDFカタログ◎

OSK 93TI153ダウンロード

OSK 93TI152　1200℃回転式管状炉（加熱⾧:300mm x 3 ゾーン)

バイオマス、セラミック、セメント、リチウム電池、CVD、焼成、熱分解プロセス等に幅広く使える実験室及び小規模生産用ロータリーキルンです。

型番：OSK 93TI152

◎特徴◎

  • 常用温度1000°C以下の運転に適します。
  • 原料投入部、回転機構、電気炉、回収部で構成され、連続運転できる。
  • 炉心管内部全体の運転状況の観察が容易な石英観察口を装備。
  • 炉心管が簡単に交換できる。
  • 真空工程対応の完璧なガスシーリング構造。
  • 加熱プログラムを記憶可能な温度調節器（2プログラム計30セグメント）3基内蔵。
  • 過熱防止装置付き/CE認証品。
  • 最低回転速度(0.7rpm)でもスムーズで安定的に回転。
  • 熱分解用に使用する場合、後端部にコールドトラップと連結使用可能。

◎仕様◎


型番   　OSK 93TI152 -100 -120
最高温度(℃) 1200℃
常用温度(℃) 1000℃
加熱ゾーン 300mm x 3
炉心管 Φ100ｍｍ x 2000mm Φ120mm x 2000mm
温度コントローラー プログラマブルコントローラ（SP590）
センサー Kタイプ
ヒーター消費電力 6kW 7.5kW
加熱ジャケット（オプション） Max 400℃、左右一個ずつ、コントローラー付き
原料投入部 2L（ステンレス）
回収部 2L（ステンレス）
発熱体素材 KANTHAL社A-1
回転速度 0.7～14rpm
投入速度 0.5～10 RPM
炉心管傾斜度 0～15°
断熱材 セラミックファイバー
ガスポート ¼” チューブ、バルブ付き
ガス排出口 KF25、バルブ付き
電源 単相AC200V 50/60Hz 30A 単相AC200V 50/60Hz 38A
外形寸法(W×D×H) 2620×510×1345mm 2620×530×1545mm

◎標準構成品◎

  • OSK 93TI152 1200℃回転式管状炉（加熱⾧:300mm x 3 ゾーン)
  • 石英炉心管
  • 取扱説明書

◎オプション◎

  • 常用温度を1100℃まで変更
  • ALICAT社マスフローコントローラ（MFC）と背圧弁（BPR）
  • 排気(タール等)ガス凝縮防止用加熱ジャケット（Max.400℃）
  • 水分、粘性を持っている有機物複合素材(食品廃棄物、家畜糞尿など)用の打撃式バイブレーター
  • PC用制御ソフトウェア
  • チラー
  • 溶媒回収用トラップ
  • 真空ポンプ
  • SS310S製炉心管へ変更
  • 移動式フード

◎PDFカタログ◎

OSK 93TI152ダウンロード

OSK 93TI151　1200℃回転式管状炉（加熱⾧:300mm x 2 ゾーン)

バイオマス、セラミック、セメント、リチウム電池、CVD、焼成、熱分解プロセス等に幅広く使える実験室及び小規模生産用ロータリーキルンです。

型番：OSK 93TI151

◎特徴◎

  • 常用温度1000°C以下の運転に適します。
  • 原料投入部、回転機構、電気炉、回収部で構成され、連続運転できる。
  • 炉心管内部全体の運転状況の観察が容易な石英観察口を装備。
  • 炉心管が簡単に交換できる。
  • 真空工程対応の完璧なガスシーリング構造。
  • 加熱プログラムを記憶可能な温度調節器（2プログラム計30セグメント）2基内蔵。
  • 過熱防止装置付き/CE認証品。
  • 最低回転速度(0.7rpm)でもスムーズで安定的に回転。
  • 熱分解用に使用する場合、後端部にコールドトラップと連結使用可能。

◎仕様◎


型番   　OSK 93TI151 -100 -120
最高温度(℃) 1200℃
常用温度(℃) 1000℃
加熱ゾーン 300mm x 2
炉心管 Φ100ｍｍ x 1675mm Φ120mm x 1675mm
温度コントローラー プログラマブルコントローラ（SP590）
センサー Kタイプ
ヒーター消費電力 4kW 5kW
加熱ジャケット（オプション） Max 400℃、左右一個ずつ、コントローラー付き
原料投入部 2L（ステンレス）
回収部 2L（ステンレス）
発熱体素材 KANTHAL社A-1
回転速度 0.7～14rpm
投入速度 0.5～10 RPM
炉心管傾斜度 0～15°
断熱材 セラミックファイバー
ガスポート ¼” チューブ、バルブ付き
ガス排出口 KF25、バルブ付き
電源 単相AC200V 50/60Hz 20A 単相AC200V 50/60Hz 25A
外形寸法(W×D×H) 2295×510×1345mm 2295×530×1545mm

◎標準構成品◎

  • OSK 93TI151 1200℃回転式管状炉（加熱⾧:300mm x 2 ゾーン)
  • 石英炉心管
  • 取扱説明書

◎オプション◎

  • 常用温度を1100℃まで変更
  • ALICAT社マスフローコントローラ（MFC）と背圧弁（BPR）
  • 排気(タール等)ガス凝縮防止用加熱ジャケット（Max.400℃）
  • 水分、粘性を持っている有機物複合素材(食品廃棄物、家畜糞尿など)用の打撃式バイブレーター
  • PC用制御ソフトウェア
  • チラー
  • 溶媒回収用トラップ
  • 真空ポンプ
  • SS310S製炉心管へ変更
  • 移動式フード

◎PDFカタログ◎

OSK 93TI151ダウンロード

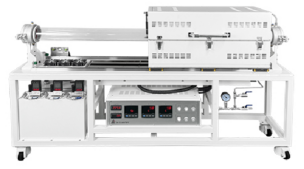

OSK 93TI146　回転式管状炉

炉心管径・長さ、加熱長、加熱温度カスタマイズ可能な回転式チューブ炉です。

型番：OSK 93TI146

側面
プログラマブルコントローラ
過熱防止装置

◎特徴◎

  • 炉心管径・長さ、加熱長、加熱温度カスタマイズ可能。
  • 熱分解（Pyrolysis）・半炭化（torrefacation）工程に最適。
  • 冷却トラップを利用してバイオオイル、バイオガスを生産、分離。
  • 構成例：回転式管状炉x1、冷却トラップx1、チラーx1、ガス調整システム（MFCx2、MFMx2）、データロガー用PC

◎仕様（例）◎

型番 OSK 93TI146
最高温度 1200℃
炉心管回転数 0〜30rpm
フィーダー速度  0 ~ 30 rpm
炉心管角度   0 ~ 15℃
温度プログラムコントローラー 2基
加熱ゾーン 300mm ｘ2= 600mm
電源 単相AC200、5kW
マスフローコントローラ（MFC） 3基（N2、Ar、O2）
マスフローメーター（MFM） 2基 (N2)
付属品 ステンレスパイプ＆コネクタ＆フレキシブルパイプ
炉心管 石英管、外径100、長さ1500mm

このページを観た人はこのような製品も見ています。

OSK 93TI132
1200℃汎用管状炉
（加熱長：600mm)
OSK 93TI133
1200℃汎用管状炉
（加熱長：200mm x 3ゾーン)
OSK 93TI141
1500℃高温管状炉
（加熱長：300mm)

OSK 997KN003 マッフル炉

予熱、灰化試験、精錬、焼鈍など高温実験用のマッフル炉です。

OSK 997KN003 マッフル炉

型番：OSK 997KN003

◎特徴◎

  • 断熱性の高いアルミナ繊維セラミック断熱材で炉内を囲んだ自然断熱方式採用。
  • 約30分で1100℃まで急速昇温可能です。
  • 発熱体は長寿命で定評のあるスウェーデンのカンタル社製ヒーターを採用しています。
  • 通気ポートを装備、湿気や汚染物質を除去することができます。

◎仕様◎

型番 OSK 997KN003
A B C D E F
最高温度 1200℃
常用温度 室温～1100℃
精度 0.5℃；スプレッド±2
炉内寸法
(DxWxH) cm		 20x10x10 30x15x15 40x20x20 50x30x30 60x40x40 60x50x50
外形寸法
 (DxWxH) cm		 50x31x54 60x38x62 70x43x67 80x56x80 90x70x94 109x118x133
炉内容積 2L 6.75L 16L 45L 96L 150L
素材 内部： 耐熱セラミック50mm厚プレート。
外部： 高温仕上げの亜鉛メッキ鋼板
温度コントローラ SSRシステムによるPID温度制御マイクロプロセッサー。
温度表示 LCD 画面、デュアル設定表示。
電源 単相220V 単相220V 単相220V 単相220V 三相220V 三相220V
消費電力 2KW 4KW 6KW 8KW 10KW 12KW

◎標準付属品◎

  • OSK 997KN003 マッフル炉
  • 取扱説明書
  • 保証書

◎PDFカタログ　ダウンロード◎

OSK 997KN003 マッフル炉ダウンロード

このページを観た人はこの様な製品も見ています。

OSK75YU 12VCM 真空るつぼ炉
OSK75YU IGMシリーズ ガス置換マッフル炉
OSK ラボ用るつぼ炉　　OSK75YU 12CR

OSK 75YU 14HV ラボ用真空熱処理炉

金属材料やセラミック部品、特にステンレス鋼、高温合金、硬質合金、非鉄金属のような材料の還元性または保護雰囲気での真空焼結とアニールの熱処理に対応する高真空炉です。炭酸化の開発プロセスにおける炭素製品のような材料の特殊な熱処理にも対応できます。

OSK 75YU 14HV ラボ用真空熱処理炉　

型番：OSK 75YU 14HV

◎特長◎

・温度均一 5℃以内

・良好な真空フランジシールにより漏れがない

・断熱性に優れたセラミックファイバーを採用した炉室を使用

・温度精密が±1のSCR(ケイ素制御の整流器)と30の区分のプログラム可能な温度制御

・温度の増減が速い

・個性的なカスタマイズが可能

◎仕様◎

型番 OSK 75YU 14HV
最高温度(℃) 1400°C
連続作業温度 ≦1300°C
発熱体 SiC 加熱ロッド
熱電対 S
チャンバー材質 セラミックファイバー
昇温速度 0～30℃/min
熱制御精度 ±1°C
温度均一性 ±5°C
真空度 10pa,10-3pa
電源 AC 110-415V, 50/60HZ
チャンバーサイズ：
有効サイズ(L)		 100x100x100mm：1 　　　200x150x150mm：4.5　
200x200x200mm：8 　　　300x200x200mm：12　
300x300x300mm：27　　　400x300x300mm：36
400x400x400mm：64　　　600x400x400mm：96　
700x500x500mm：175　　900x600x600mm ：324

◎標準付属品◎

炉扉ブロック｜るつぼトング｜保護手袋｜取扱説明書｜真空計｜ロータリーベーンポンプ(10pa)

◎オプション◎

ウォーター・チラー、高真空ポンプ、追加ヒーター・エレメント、追加熱電対
PLCタッチスクリーンコントローラー、ペーパーレスレコーダー、遠隔通信制御システム、2-3ガスチャンネル混合システムデスクトップ

注）- 昇温速度は空のチャンバーで測定
– 保持力は連続使用温度で測定
– 内容は変更または修正される場合があります

◎PDFカタログ　ダウンロード◎

OSK-75YU-14HV-ダウンロード

このページを観た人はこの様な製品も見ています。

OSK75YU 12VCM 真空るつぼ炉
OSK75YU IGMシリーズ ガス置換マッフル炉
OSK ラボ用るつぼ炉　　OSK75YU 12CR

OSK 75YU 17HV ラボ用真空熱処理炉

金属材料やセラミック部品、特にステンレス鋼、高温合金、硬質合金、非鉄金属のような材料の還元性または保護雰囲気での真空焼結とアニールの熱処理に対応する高真空炉です。炭酸化の開発プロセスにおける炭素製品のような材料の特殊な熱処理にも対応できます。

OSK 75YU 17HV ラボ用真空熱処理炉　

型番：OSK 75YU 17HV

◎特長◎

・1700℃まで 操作できます

・温度均一 5℃以内

・良好な真空フランジシールにより漏れがない

・断熱性に優れたセラミックファイバーを採用した炉室を使用

・温度精密が±1のSCR(ケイ素制御の整流器)と30の区分のプログラム可能な温度制御

・温度の増減が速い

・個性的なカスタマイズが可能

◎仕様◎

型番 OSK 75YU 17HV
最高温度(℃) 1700°C
連続作業温度 ≦1600°C
発熱体 MoSi2 加熱ロッド
熱電対 B
チャンバー材質 セラミックファイバー
昇温速度 0～30℃/min
熱制御精度 ±1°C
温度均一性 ±5°C
真空度 10pa,10-3pa
電源 AC 110-415V, 50/60HZ
チャンバーサイズ：
有効サイズ(L)		 100x100x100mm：1 　　　200x150x150mm：4.5　
200x200x200mm：8 　　　300x200x200mm：12　
300x300x300mm：27　　　400x300x300mm：36
400x400x400mm：64　　　600x400x400mm：96　
700x500x500mm：175　　900x600x600mm ：324

◎標準付属品◎

炉扉ブロック｜るつぼトング｜保護手袋｜取扱説明書｜真空計｜ロータリーベーンポンプ(10pa)

◎オプション◎

ウォーター・チラー、高真空ポンプ、追加ヒーター・エレメント、追加熱電対
PLCタッチスクリーンコントローラー、ペーパーレスレコーダー、遠隔通信制御システム、2-3ガスチャンネル混合システムデスクトップ

注）- 昇温速度は空のチャンバーで測定
– 保持力は連続使用温度で測定
– 内容は変更または修正される場合があります

◎PDFカタログ　ダウンロード◎

OSK 75YU 17HVダウンロード

このページを観た人はこの様な製品も見ています。

OSK75YU 12VCM 真空るつぼ炉
OSK75YU IGMシリーズ ガス置換マッフル炉
OSK ラボ用るつぼ炉　　OSK75YU 12CR

OSK 75YU 12HV ラボ用真空熱処理炉

金属材料やセラミック部品、特にステンレス鋼、高温合金、硬質合金、非鉄金属のような材料の還元性または保護雰囲気での真空焼結とアニールの熱処理に対応する高真空炉です。炭酸化の開発プロセスにおける炭素製品のような材料の特殊な熱処理にも対応できます。

OSK 75YU 12HV ラボ用真空熱処理炉　

型番：OSK 75YU 12HV

◎特長◎

・1200℃まで 操作できます

・温度均一 5℃以内

・良好な真空フランジシールにより漏れがない

・断熱性に優れたセラミックファイバーを採用した炉室を使用

・温度精密が±1のSCR(ケイ素制御の整流器)と30の区分のプログラム可能な温度制御

・温度の増減が速い

・個性的なカスタマイズが可能

◎仕様◎

型番 OSK 75YU 12HV
最高温度(℃) 1200°C
連続作業温度 ≦1100°C
発熱体 Mo入り抵抗線
熱電対 K
チャンバー材質 セラミックファイバー
昇温速度 0～30℃/min
熱制御精度 ±1°C
温度均一性 ±5°C
真空度 10pa,10-3pa
電源 AC 110-415V, 50/60HZ
チャンバーサイズ：
有効サイズ(L)		 100x100x100mm：1 　　　200x150x150mm：4.5　
 200x200x200mm：8 　　　300x200x200mm：12　
300x300x300mm：27　　　400x300x300mm：36
400x400x400mm：64　　　600x400x400mm：96　
700x500x500mm：175　　900x600x600mm ：324

◎標準付属品◎

炉扉ブロック｜るつぼトング｜保護手袋｜取扱説明書｜真空計｜ロータリーベーンポンプ(10pa)

◎オプション◎

ウォーター・チラー、高真空ポンプ、追加ヒーター・エレメント、追加熱電対
PLCタッチスクリーンコントローラー、ペーパーレスレコーダー、遠隔通信制御システム、2-3ガスチャンネル混合システムデスクトップ

注）- 昇温速度は空のチャンバーで測定
– 保持力は連続使用温度で測定
– 内容は変更または修正される場合があります

◎PDFカタログ　ダウンロード◎

OSK 75YU 12HVダウンロード

このページを観た人はこの様な製品も見ています。

OSK75YU 12VCM 真空るつぼ炉
OSK75YU IGMシリーズ ガス置換マッフル炉
OSK ラボ用るつぼ炉　　OSK75YU 12CR
