OSK 55LFQ-80/100 絶縁耐圧試験器



高精度で再現性のある絶縁電圧を測定します。

型番:OSK 55LFQ-80/100

Test Equipment

◎特徴◎

  • コンパクトで軽量
  • 全自動操作
  •  IEC 60156規格に準拠
  • 内蔵プリンター搭載
  •  PCに接続可能
  •  結果を内部メモリで保存
  • 正確な直接電圧測定
  • 電極への純正弦波電圧
  • サンプル油の温度測定

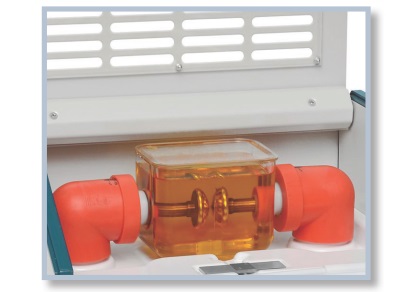

テスト容器と容器内の電極


制御部ディスプレイ

試験結果印字機能

◎操作条件◎

  • 周辺温度:操作時 -10~40℃、保管時 -20~50℃
  • 相対湿度@25℃:RH80% 結露なきこと
  • 大気圧:630 – 800mmHg (およそ840 – 1060 hPa)

◎仕様◎

型番      OSK 55LFQ100-80OSK 55LFQ100-100
出力電圧 (kV rms)20 – 8020 – 100
測定精度 (kV)±1±1
電圧 分解能 (kV)0.10.1
出力電圧 上昇率 (kV/s)2 ± 0.22 ± 0.2
絶縁時のスイッチオフ時間 (μs)<5<5
温度測定範囲 (℃)5 ~ 50 ℃5 ~ 50 ℃
プログラム規格IEC 60156 ASTM D877ASTM D1816IP295IEC 60156 ASTM D877ASTM D1816IP295
電極IEC 60156 きのこ型及び半球型ASTM D877ASTM D1816IEC 60156 きのこ型及び半球型ASTM D877ASTM D1816
表示 分解能128 x 64 ドットマトリックスモノクロ128 x 64 ドットマトリックスモノクロ
表示言語英語/ロシア語英語/ロシア語
メモリー保存512512
PC接続USB BタイプUSB Bタイプ
供給電圧AC100V, 50/60HzAC100V, 50/60Hz
最大消費電力(VA)<100<100
外径寸法  (W x D x H) mm461 x 271 x 280530 x 320 x 315
重量(kg)2130

◎標準付属品◎

内容 OSK 55LFQ100-80/100
絶縁耐圧試験機1
テスト容器
(IEC 60156 ・電極・カバ-ー付き)
1
ゲージ1
攪拌子1
攪拌子取り出し棒1
USBケーブル(A-Bタイプ)1
電源ケーブル1
接地(アース)ケーブル1
ソフトウェア(USBメモリ)1
ヒューズ(250V/3A)2
プリンター用紙1
取扱説明書
ISO/IEC 17025 較正証明書(オプション)オプション
C-80(C-100)較正キット(オプション)オプション
